Questa staffa di montaggio solare, venduta direttamente dalla fabbrica di Shixinda, è prefabbricata modulare e assemblata con bulloni completi in loco. Non è necessaria alcuna saldatura in loco, riducendo notevolmente i tempi di costruzione. L'angolo di inclinazione può essere regolato da 5° a 45°, compatibile con componenti di grandi dimensioni come 182/210. Può essere combinato con ancoraggi a terra a spirale, fissaggi per tetto e basi di contrappeso per varie fondazioni e può essere personalizzato per terreni complessi come montagne, tetto in acciaio colorato e stagni con pesci. Rispetto alle staffe ordinarie, il design di ventilazione e dissipazione del calore riduce il degrado dei componenti e il modello di tracciamento può aumentare la generazione di energia del 15%-30%.
In qualità di produttore di acciaio, Shixinda controlla in modo indipendente le specifiche del profilo. Acciaio a forma di C, tubi quadrati e un set completo di accessori in acciaio inossidabile 304 vengono prodotti e venduti internamente, bilanciando costi e velocità di consegna. Supporta ordini personalizzati per ordini di esportazione di grandi quantità e l'acciaio può essere riciclato, soddisfacendo le esigenze dei progetti fotovoltaici a zero emissioni di carbonio. Fornisce soluzioni di supporto complete stabili e affidabili per centrali fotovoltaiche nazionali ed estere.
La staffa di montaggio solare è un sistema specializzato di componenti con struttura in acciaio e lega di alluminio utilizzato per fissare, supportare e sostenere moduli solari fotovoltaici. È dotato di parti di collegamento, basi e accessori di regolazione ed è installato a terra, sul tetto, sul tetto dell'auto, sulla superficie dell'acqua, ecc. È un materiale ausiliario centrale per le centrali elettriche fotovoltaiche, stabilizzando i pannelli fotovoltaici con l'inclinazione e l'orientamento ottimali per garantirne la stabilità, ed è suddiviso in tipo fisso, tipo a inseguimento, tipo galleggiante e tipi di supporto del tetto.
Portanza e fissaggio: sopportare il peso dei pannelli fotovoltaici, la pressione del vento, la pressione della neve e i carichi sismici per evitare che i componenti si ribaltino o cadano;
Ottimizzazione dell'angolo: regolazione dell'inclinazione e dell'orientamento dei pannelli fotovoltaici per massimizzare la ricezione dell'irradiazione solare e migliorare la produzione complessiva di energia;
Protezione e protezione: isolare i pannelli fotovoltaici dal terreno/tetto, fornendo ventilazione e dissipazione del calore, riducendo l'accumulo di acqua e neve e ritardando l'invecchiamento dei componenti;
Standardizzazione e compatibilità: disporre i componenti in modo uniforme, lasciando un passaggio di manutenzione, facilitando la pulizia, la manutenzione e la sostituzione dei componenti;

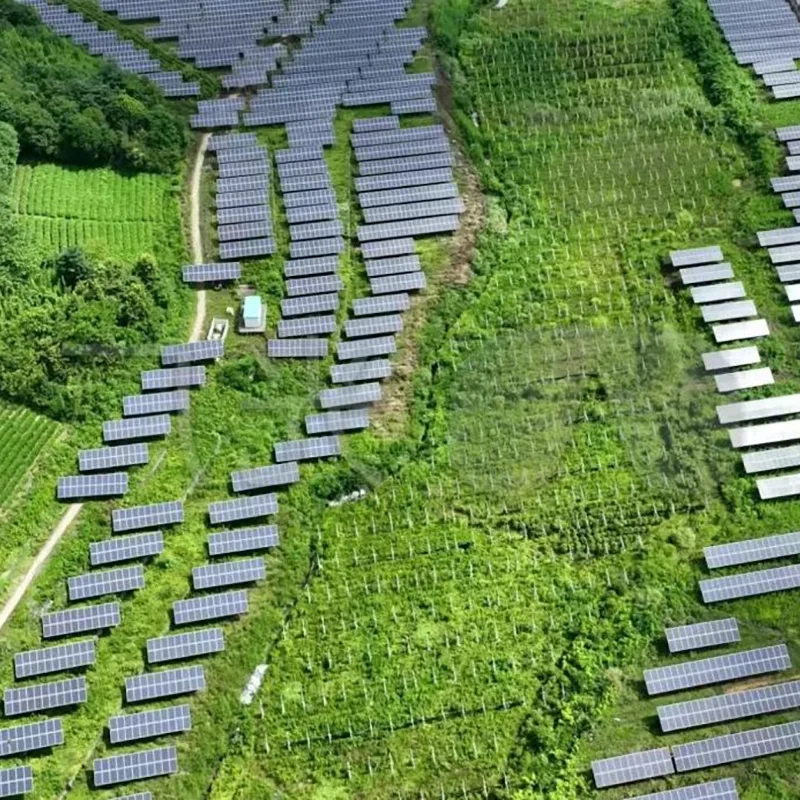

Adattabilità alla scena: adattamento a terreni complessi come montagne, pianure, tetti in tegole di acciaio colorato, tetti in cemento e stagni per pesci.
Utilizza principalmente zincatura a caldo/lega di zinco-alluminio-magnesio. Ha un'elevata resistenza alla corrosione ed è adatto per l'uso in zone marittime, saline-alcaline e nelle regioni piovose. La durata anticorrosione è di oltre 25 anni, corrispondente al ciclo di vita dei moduli fotovoltaici. La centrale può evitare frequenti sostituzioni durante tutto il suo periodo.
Progettazione precisa dell'inclinazione e tracciamento automatico della struttura di supporto. Rispetto ai componenti piani, può aumentare la produzione di energia dal 10% al 30%.
La struttura di supporto ha funzione di ventilazione, riducendo la temperatura di lavoro dei componenti e minimizzando il degrado legato alla temperatura.
Progettato secondo gli standard nazionali per la capacità di carico, resistente a forti venti, neve e terremoti. Il calcolo meccanico strutturale è qualificato.
Assemblaggio modulare, nodi rinforzati, nessuna saldatura in loco per l'assemblaggio in loco e forte rigidità generale.
Tutti i componenti modulari prefabbricati vengono assemblati con bulloni in cantiere. Non è necessaria alcuna saldatura in loco.
Gli accessori sono universali e compatibili con i moduli fotovoltaici mainstream da 550W/700W/700W+ di grandi dimensioni. È compatibile con moduli a doppio vetro e a vetro singolo.
I supporti in lega di alluminio hanno un peso leggero, riducendo il carico sul tetto. I supporti in acciaio zincato hanno prestazioni ad alto costo e basso costo unitario.
I profili sono regolari, l'imballaggio è compatto e la perdita durante il trasporto logistico è ridotta, con costi di trasporto inferiori.

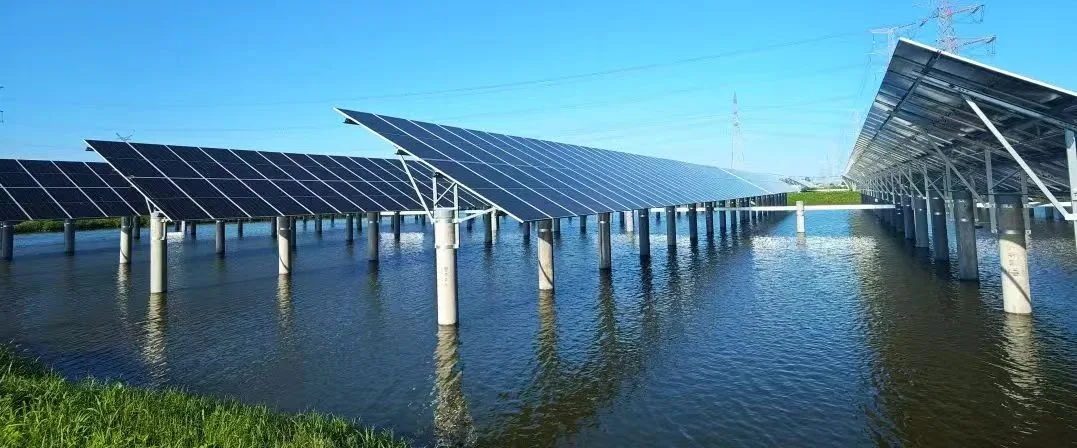

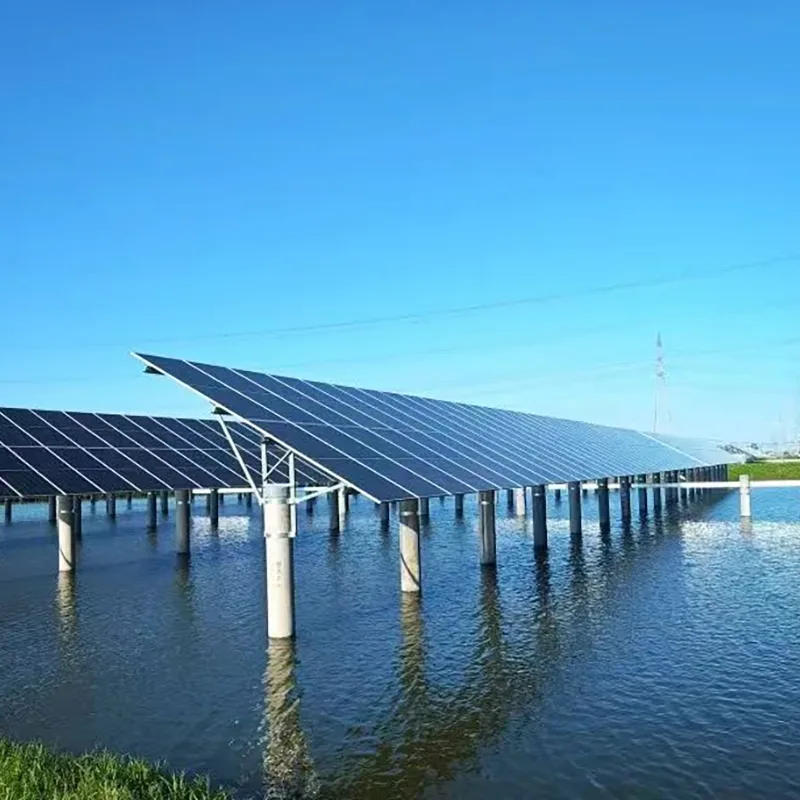

È possibile personalizzare le centrali elettriche di terra, i tetti in tegole di acciaio colorato, i tetti in cemento, le pensiline per auto fotovoltaiche, l'integrazione fotovoltaica per la pesca e il fotovoltaico montano.
Può essere regolato in inclinazione, disposto su file doppie o singole e adattato a terreni con dislivelli.
L'acciaio e la lega di alluminio sono riciclabili al 100%, senza scarti di costruzione. Il rivestimento in zinco-alluminio-magnesio non presenta inquinamento da metalli pesanti e soddisfa i requisiti dei progetti fotovoltaici a zero emissioni di carbonio.
| Categoria | Parametro | Standard delle specifiche di base | Applicazione / Note |
| Materiale e anticorrosione | Staffa in acciaio al carbonio zincato a caldo | Materiale di base: acciaio ad alta resistenza bassolegato Q235B/Q355B; spessore del rivestimento ≥85μm; prova in nebbia salina 500h senza ruggine rossa | Impianti fotovoltaici a terra e in montagna; prima scelta conveniente; adatto per la maggior parte delle regioni a livello nazionale |
| Staffa in acciaio legato allo zinco-alluminio-magnesio | Materiale base: Q235B/Q355B; Spessore rivestimento lega Zn-Al-Mg ≥65μm; prova in nebbia salina 1500h senza ruggine rossa | Zone costiere, saline-alcaline e industriali con ambienti ad alta corrosione; la resistenza alla corrosione supera di gran lunga la normale zincatura a caldo | |
| Staffa in lega di alluminio 6063-T5 | Resistenza alla trazione ≥160MPa; trattamento di anodizzazione/passivazione; test in nebbia salina 1000 ore senza corrosione | Tetti in acciaio verniciato, C&I/tetti residenziali; leggero, non danneggia lo strato impermeabilizzante del tetto | |
| Carico di sicurezza strutturale | Carico del vento | 0,5–1,0 kN/m², personalizzabile per tifoni di livello 12 e superiore | Copre la maggior parte delle regioni a livello nazionale; i profili possono essere ispessiti per le zone costiere/con vento forte |
| Carico di neve | 0,3–1,2 kN/m², personalizzabile per carico di neve con periodo di ritorno locale di 50 anni | Le regioni settentrionali con forti nevicate e le aree ad alta quota richiedono una progettazione aggiornata in base alle normative locali | |
| Resistenza sismica | Fortificazione sismica intensità 8, conforme a GB50011 | Può essere aggiornato all'intensità 9 nelle zone ad alto sisma | |
| Vita utile di progettazione | 25 anni | Corrisponde all'intero ciclo di vita dei moduli fotovoltaici, in linea con gli standard comuni di progettazione degli impianti fotovoltaici | |
| Angolo di inclinazione e regolazione | Staffa fissa | Inclinazione regolabile 5°–45°, inclinazione di generazione ottimale personalizzata in base alla latitudine locale, 2–3 livelli di regolazione manuale | Comune per impianti a terra e tetti in cemento; l’attuale categoria mainstream |
| Inseguitore ad asse singolo | Rotazione automatica dell'inseguimento solare est-ovest 0°–60°, precisione di inseguimento ±0,5° | Grandi piante pianeggianti a terra; la produzione è aumentata del 15%–25% rispetto a quella fissa | |
| Tracker a doppio asse | Azimut ±180° + inclinazione 0°–90° regolazione su doppio asse, precisione di tracciamento ±0,3° | Regioni ad alta latitudine e ad alta irradianza; la produzione è aumentata del 25%–35% rispetto a quella fissa | |
| Staffa per zavorra sul tetto | Inclinazione fissa 10°–15°, compatibile con tetti in acciaio verniciato a colori e cemento con aggraffatura | C&I/tetti residenziali; bilancia l’efficienza del drenaggio e la resa della generazione | |
| Specifiche del profilo principale | Colonne/Post | Canale a C/trave ad H/tubo quadrato; formati principali C80/C100/C120, tubi quadri 80×80/100×100 | Principali organi portanti degli impianti a terra; spessore della parete personalizzabile per carico |
| Travi principali/arcarecci | Canale a U / tubo rettangolare / profili estrusi in alluminio; formati principali 40×40/40×80/60×60 | Membri diretti di supporto del modulo che garantiscono rigidità e stabilità complessive | |
| Accessori di connessione | Bulloni/dadi in acciaio inox 304, morsetti dedicati, clip impermeabili; compatibile con GB/T 3098.6 | Universale in tutta la serie; anticorrosivo, antiallentamento; compatibile con i tradizionali telai dei moduli fotovoltaici | |
| Accessori per la messa a terra | Rondelle e bulloni di messa a terra dedicati | Soddisfa i requisiti di messa a terra del sistema fotovoltaico; previene la corrosione elettrochimica; è conforme ai codici di sicurezza elettrica | |
| Compatibilità e layout dei moduli | Dimensioni dei moduli compatibili | Moduli monocristallini, bifacciali e a vetro singolo di grande formato da 182 mm/210 mm; supporta moduli mainstream da 550 W–700 W+ | Personalizzabile per dimensioni speciali e formati di moduli speciali |
| Disposizione | Verticale a riga singola, orizzontale a doppia riga, layout ad ampia campata con fascia alta | Layout ottimizzato per terreno e ombreggiatura per massimizzare la capacità installata | |
| Campata singola | Staffe a terra 2–6 m, staffe a tetto 1–3 m | Regolabile in base alle specifiche di carico e profilo, bilanciando costi e sicurezza strutturale | |
| Spaziatura dei moduli | Calcolato in base all'ombra locale del solstizio d'inverno, con accesso O&M riservato | Garantisce l'assenza di ombreggiamenti invernali, nel rispetto delle norme di progettazione degli impianti fotovoltaici | |
| Fondazione di installazione | Fondazione a terra | Ancoraggi a vite, fondazioni su pali indipendenti in calcestruzzo, fondazioni a nastro | Adatto a terreni montani, pianeggianti, peschieri; gli ancoraggi a vite non necessitano di scavi e si installano velocemente |

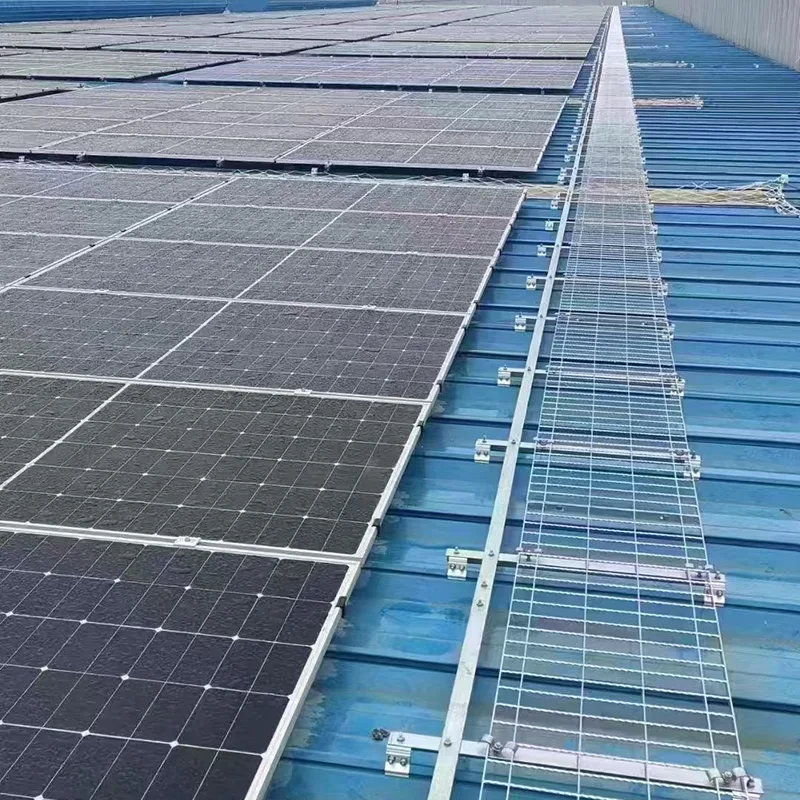

| Fondazione del tetto in acciaio verniciato a colori | Installazione senza penetrazione con clip dedicate | Non danneggia l'impermeabilizzazione del tetto; compatibile con profili in acciaio con aggraffatura, angolari e ondulati | |

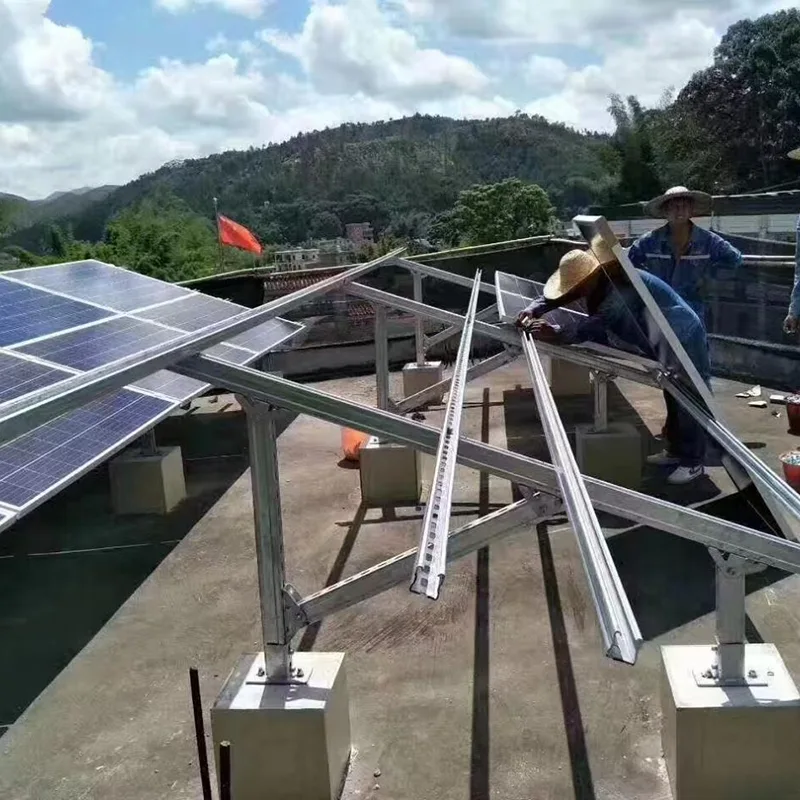

| Fondazione del tetto in cemento | Fondazioni in blocchi di zavorra | Nessun chiodo, nessun danno alla struttura del tetto, veloce da installare/rimuovere; adatto per tetti piani e a bassa pendenza | |

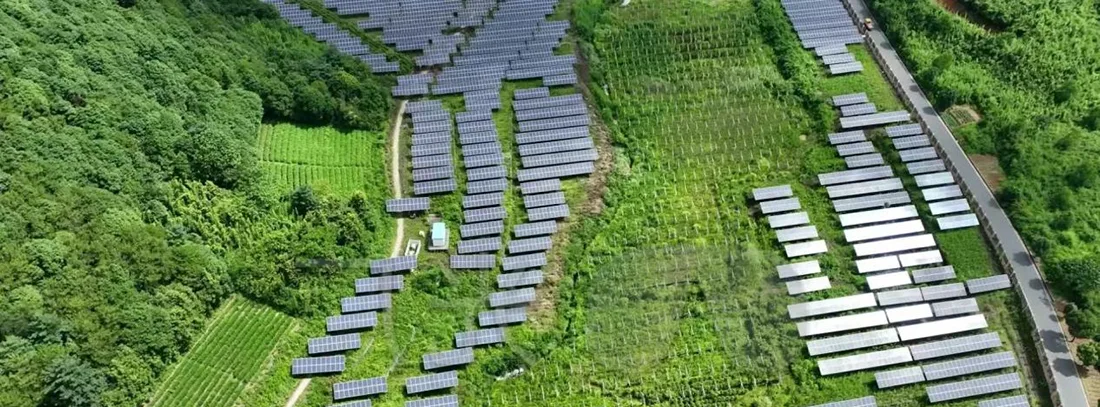

| Fondazione FV Montagna | Fondazioni su pali regolabili, fondazioni con ancoraggi in roccia | Si adatta ai terreni montani con grandi dislivelli e geologia complessa, riducendo lo scavo di terrapieni |
La staffa di montaggio solare Shixinda è realizzata in materiale Q355B ad alta resistenza, caratterizzato da tre tipi principali: zincatura a caldo, zinco-alluminio-magnesio e lega di alluminio 6063-T5. Lo spessore dello strato di zincatura è ≥ 85 μm. Il test in nebbia salina del modello zinco-alluminio-magnesio può raggiungere le 1500 ore. Ha un'eccezionale adattabilità in ambienti ad alta corrosione come le aree costiere e saline-alcaline, con una durata di servizio prevista di 25 anni, corrispondente al ciclo di vita dei moduli fotovoltaici. Il prodotto segue rigorosamente gli standard di carico nazionali e può resistere a forti venti di livello 12 e carichi di neve elevati, soddisfacendo gli standard di progettazione sismica di 8 gradi. La ridondanza della sicurezza strutturale è sufficiente.
Il prodotto è prefabbricato modulare e assemblato con bulloni completi in cantiere, senza necessità di saldature in cantiere, accorciando notevolmente i tempi di costruzione. L'angolo di inclinazione è regolabile da 5° a 45°, compatibile con componenti di grandi dimensioni come 182/210, e può essere abbinato a tiranti a spirale, fissaggi a tetto e basi contrappesi per fondazioni varie. La personalizzazione è disponibile per terreni complessi come montagne, tetti in acciaio colorato e stagni con pesci. Rispetto alle staffe ordinarie, il design di ventilazione e dissipazione del calore riduce il degrado dei componenti e il modello di tracciamento può aumentare la generazione di energia del 15%-30%.
In qualità di produttore di acciaio, Shixinda controlla in modo indipendente le specifiche del profilo. Acciaio a forma di C, tubi quadrati e un set completo di accessori in acciaio inossidabile 304 vengono prodotti e venduti internamente, bilanciando costi e velocità di consegna. Supporta ordini personalizzati per ordini di esportazione all'ingrosso e l'acciaio può essere riciclato, soddisfacendo le esigenze di progetti fotovoltaici a zero emissioni di carbonio, fornendo soluzioni di supporto complete stabili e affidabili per centrali fotovoltaiche nazionali ed estere.
