Tubo quadrato e rettangolareè ampiamente utilizzato quando ingegneri, costruttori, appaltatori e acquirenti industriali necessitano di una combinazione di efficienza strutturale, geometria pulita, praticità di fabbricazione e prestazioni dimensionali affidabili. Il suo design a sezione chiusa può fornire un'utile resistenza alla compressione e alla torsione, mentre le sue facce piatte semplificano la saldatura, la bullonatura, il rivestimento e il fissaggio dei componenti. ASTM A500/A500M, ad esempio, copre tubi strutturali in acciaio al carbonio saldati e senza saldatura formati a freddo in forme rotonde, quadrate, rettangolari e speciali per applicazioni strutturali generali. Il tubo giusto, tuttavia, non dipende solo dalle dimensioni nominali. Lo spessore delle pareti, la qualità dell'acciaio, le condizioni di carico, la progettazione delle connessioni, l'esposizione alla corrosione, il processo di produzione, le tolleranze, il trattamento superficiale e i requisiti di ispezione sono tutti fattori che influenzano il risultato finale. Questa guida spiega questi fattori in termini pratici in modo che gli acquirenti possano specificare tubi quadrati e rettangolari con maggiore sicurezza.

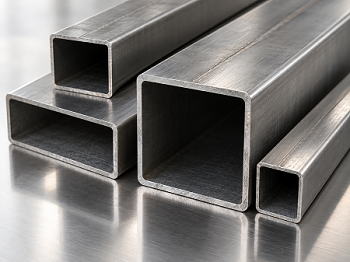

I tubi quadrati e rettangolari sono sezioni cave di acciaio formate in profili chiusi. Un tubo quadrato ha quattro lati uguali, mentre un tubo rettangolare ha due lati più lunghi e due lati più corti. Entrambe le configurazioni forniscono superfici esterne piane e una sezione trasversale chiusa, rendendole utili per elementi strutturali, telai, supporti, macchinari, attrezzature di trasporto, strutture architettoniche e assemblaggi fabbricati.
Nella terminologia strutturale, questi prodotti sono spesso indicati come sezioni strutturali cave o HSS. Lo Steel Tube Institute descrive l'HSS come tubi in acciaio strutturale prodotti in forme rotonde, quadrate e rettangolari e ne rileva l'uso negli edifici e in altri manufatti. ASTM A500/A500M copre tubi strutturali in acciaio al carbonio saldati e senza saldatura formati a freddo in queste forme per costruzioni saldate, rivettate o imbullonate e per scopi strutturali generali.
Il design cavo è importante perché posiziona il materiale attorno a un interno aperto anziché creare una sezione completamente solida. Ciò può fornire un utile equilibrio tra prestazioni strutturali e utilizzo dei materiali. Per gli acquirenti, il vantaggio pratico è che un tubo adeguatamente specificato può fornire le prestazioni richieste senza richiedere automaticamente una barra solida o un profilo strutturale molto più pesante.
La geometria di un tubo influenza direttamente il suo comportamento sotto carico. Le sezioni quadrate e rettangolari sono profili chiusi, quindi le loro pareti formano un perimetro continuo. Questa geometria può essere particolarmente utile quando un componente è sottoposto a forze di compressione, flessione o torsione.
Per gli elementi compressi, la geometria della sezione e lo spessore delle pareti sono fondamentali. Un tubo che appare visivamente consistente potrebbe non avere una capacità adeguata se la parete è troppo sottile per la condizione di carico richiesta. Al contrario, pareti inutilmente spesse possono aumentare il consumo di materiale, il peso di fabbricazione e il costo del progetto.
Le sezioni chiuse possono anche offrire vantaggi nelle applicazioni torsionali. Lo Steel Tube Institute rileva che le sezioni HSS chiuse sono vantaggiose per resistere ai carichi torsionali. La stessa fonte evidenzia anche le elevate caratteristiche resistenza/peso dell'HSS e la superficie relativamente bassa dell'HSS rettangolare e quadrato rispetto ad alcune sezioni aperte di capacità comparabile.
La dimensione del tubo da sola non determina l'idoneità strutturale. Gli ingegneri dovrebbero valutare insieme il carico, la lunghezza non supportata, i dettagli di connessione, la snellezza delle pareti, le proprietà dei materiali, il metodo di fabbricazione e i requisiti di progettazione applicabili.
I due profili condividono molte caratteristiche, ma la loro geometria li rende utili in situazioni diverse. Il tubo quadrato ha dimensioni uguali in entrambe le direzioni principali, il che lo rende conveniente quando una struttura necessita di una geometria relativamente bilanciata. Il tubo rettangolare offre diverse dimensioni di sezione, consentendo ai progettisti di orientare la dimensione più profonda in base al requisito di piegatura principale.
| Fattore | Tubo quadrato | Tubo rettangolare |
|---|---|---|
| Geometria | Quattro lati uguali | Due lati lunghi e due lati corti |
| Vantaggio tipico | Geometria equilibrata e inquadratura comoda | Orientamento efficiente per carichi direzionali |
| Fabbricazione | Le facce piatte semplificano molte connessioni | Le facce piatte consentono orientamento e fissaggio flessibili |
| Usi comuni | Telai, montanti, supporti, strutture di attrezzature | Travi, telai, telai, cremagliere, supporti strutturali |
La scelta tra i due dovrebbe quindi basarsi sulla geometria effettiva e sul percorso del carico piuttosto che considerare semplicemente una forma come universalmente superiore. In molti progetti, entrambi i profili possono essere utilizzati insieme.
Molti problemi di acquisto derivano da specifiche incomplete piuttosto che dal tubo stesso. Una richiesta come "tubo d'acciaio quadrato" potrebbe non essere sufficiente per un produttore perché non identifica le dimensioni richieste, lo spessore della parete, il grado, lo standard, le condizioni della superficie, la lunghezza, la tolleranza o la quantità.
Una pratica lista di controllo per l’acquisto dovrebbe includere:
Per gli acquisti internazionali, è particolarmente importante mantenere dimensioni, unità, standard e tolleranze coerenti. Mescolare requisiti metrici e imperiali senza identificare chiaramente le specifiche applicabili può creare malintesi evitabili.
La combinazione della geometria a sezione chiusa e delle facce piane rende i tubi quadrati e rettangolari adattabili a molti ambienti industriali ed edili.
Colonne, telai, strutture del tetto, supporti, partizioni e carpenteria metallica architettonica.
Telai di macchine, basi di attrezzature, piattaforme, protezioni, scaffalature e strutture di supporto.
Componenti del telaio, rimorchi, attrezzature agricole e gruppi strutturali fabbricati.
Strutture a vista, ingressi, tettoie, ringhiere, pareti divisorie ed elementi in acciaio a vista.
Le applicazioni architettonicamente esposte possono trarre vantaggio dalle superfici lisce e dagli angoli arrotondati comunemente associati all'HSS. Queste caratteristiche possono anche semplificare l’integrazione visiva degli elementi strutturali nei progetti contemporanei.
Le facce esterne piatte sono uno dei motivi pratici per cui i tubi quadrati e rettangolari sono apprezzati dai produttori. I componenti possono essere posizionati contro superfici piane e la saldatura, la foratura, la bullonatura, il taglio e l'installazione delle staffe possono spesso essere pianificate con punti di riferimento semplici.
La geometria supporta anche la costruzione pulita del telaio. Ad esempio, due tubi quadrati possono essere allineati faccia a faccia o ad angolo retto senza dover accogliere la superficie curva continua di un tubo rotondo. Il tubo rettangolare può inoltre essere orientato in modo che il suo lato più profondo corrisponda alla direzione strutturale desiderata.
Tuttavia, la fabbricazione non dovrebbe essere trattata come una questione puramente dimensionale. La precisione del taglio, il raggio dell'angolo, lo spessore della parete, la qualità della saldatura, l'apporto di calore, la preparazione del giunto, il controllo della distorsione e l'ispezione post-fabbricazione possono tutti influenzare l'assemblaggio finale.
Prima della produzione in serie, verificare le dimensioni effettive del tubo, la geometria degli angoli, le tolleranze, la procedura di saldatura e il progetto della connessione utilizzando campioni rappresentativi quando l'assieme presenta requisiti dimensionali rigorosi.
I tubi di acciaio utilizzati all'aperto o in ambienti aggressivi possono richiedere protezione contro la corrosione. Il trattamento appropriato dipende dalle condizioni di esposizione, dalle aspettative di vita utile, dai requisiti estetici, dalla sequenza di fabbricazione e dalla strategia di manutenzione.
La preparazione della superficie è importante quanto il rivestimento stesso. Sporcizia, olio, scaglie di laminazione, umidità, spruzzi di saldatura e danni di fabbricazione possono influire sull'adesione del rivestimento e sulle prestazioni a lungo termine. Gli acquirenti dovranno quindi specificare sia la finitura desiderata che lo standard di preparazione richiesto, ove appropriato.
Una qualità costante inizia con la materia prima appropriata e continua attraverso la formatura, la saldatura, il dimensionamento, la finitura, l'ispezione e l'imballaggio. Un tubo visivamente attraente non è necessariamente sufficiente per un'applicazione ingegneristica impegnativa.
| Area Qualità | Cosa verificare |
|---|---|
| Composizione chimica | Conformità al tipo di materiale specificato e allo standard applicabile |
| Proprietà meccaniche | Carico di snervamento, carico di rottura, allungamento e altri requisiti specificati |
| Dimensioni | Dimensioni esterne, spessore della parete, lunghezza, rettilineità e tolleranze |
| Qualità della saldatura | Integrità della saldatura e conformità alle specifiche di produzione pertinenti |
| Superficie | Finitura, condizioni del rivestimento, protezione dalla corrosione e difetti visibili |
| Documentazione | Certificati dello stabilimento, rapporti di ispezione, tracciabilità e registrazioni di spedizione ove richiesto |
ASTM A500/A500M, ad esempio, include requisiti relativi a composizione chimica, produzione, test, ispezione e finitura. Lo standard applicabile dovrebbe sempre essere confermato rispetto al progetto specifico perché non tutti gli standard dei tubi di acciaio sono destinati a ogni condizione di servizio.
Una forte specifica di acquisto riduce le lacune di comunicazione tra acquirente, produttore, team di qualità, fornitore di logistica e utente finale. Invece di indicare semplicemente il nome del prodotto, fornisci una descrizione tecnica completa.
Esempio di struttura delle specifiche:
Prodotto: Tubo d'acciaio quadrato e rettangolare
Forma: quadrata/rettangolare
Dimensioni: larghezza esterna specificata × altezza
Spessore della parete: spessore specificato
Materiale: grado di acciaio richiesto
Standard: specifica ASTM / EN / JIS / GB applicabile
Lunghezza: Lunghezza fissa o standard
Superficie: nera/zincata/rivestita
Ispezione: certificati di prova e documenti di ispezione richiesti
Imballaggio: imballato e protetto per la spedizione internazionale
Questo livello di dettaglio è particolarmente prezioso per i progetti OEM e gli ordini ripetuti. Una volta che una specifica è stata confermata e documentata, gli acquisti futuri possono basarsi sullo stesso riferimento tecnico anziché fare affidamento su descrizioni informali del prodotto.
Il tubo quadrato ha quattro lati uguali, mentre il tubo rettangolare ha due dimensioni laterali diverse. La geometria rettangolare può fornire maggiore flessibilità quando un elemento strutturale necessita di maggiore profondità in una direzione.
SÌ. Gli standard sui tubi strutturali come ASTM A500/A500M coprono specificamente i tubi quadrati e rettangolari in acciaio al carbonio per scopi strutturali generali e applicazioni edili. L'effettiva idoneità dipende dal grado, dalle dimensioni, dal carico, dalle connessioni e dai requisiti di progettazione applicabili.
Non necessariamente. L'aumento dello spessore della parete modifica il peso, le proprietà della sezione, i requisiti di fabbricazione e il costo. Lo spessore corretto deve essere determinato in base ai requisiti strutturali e di produzione dell'applicazione.
Molti tubi strutturali sono fabbricati come prodotti saldati e possono essere incorporati in assemblaggi fabbricati utilizzando procedure di saldatura appropriate. I requisiti di saldatura dovrebbero essere stabiliti in base al materiale, allo spessore, al design del giunto, alle condizioni di servizio e agli standard applicabili.
Fornire forma del tubo, dimensioni esterne, spessore della parete, qualità del materiale, standard applicabile, lunghezza, trattamento superficiale, quantità, requisiti di ispezione, requisiti di imballaggio e destinazione. Disegni o specifiche tecniche sono utili per progetti personalizzati.
A seconda delle capacità produttive del produttore, le dimensioni, le lunghezze, le finiture superficiali, l'imballaggio e i requisiti relativi alla fabbricazione possono essere personalizzati. Gli ordini personalizzati devono essere confermati in base alla capacità produttiva, alle tolleranze applicabili, alla quantità minima dell'ordine e ai requisiti tecnici.
Il tubo quadrato e rettangolare combina un profilo strutturale chiuso con pratiche superfici piane, rendendolo utile in costruzioni, attrezzature industriali, carpenteria architettonica, trasporti e assemblaggi fabbricati. Le sue prestazioni dipendono dalle specifiche complete e non solo dalla forma. Dimensioni, spessore delle pareti, qualità del materiale, metodo di produzione, condizioni di carico, connessioni, protezione della superficie, ispezione e ambiente di applicazione dovrebbero essere tutti considerati prima di finalizzare un ordine.
Per gli acquirenti, l'approccio più efficace è trasformare i requisiti del progetto in specifiche tecniche chiare e collaborare con un fornitore in grado di mantenere dimensioni, qualità dei materiali, controllo della produzione, documentazione e imballaggio coerenti.Tianjin Shixinda Steel Sales Co., Ltd.può supportare gli acquirenti alla ricerca di soluzioni di tubi quadrati e rettangolari per diversi requisiti industriali e strutturali, con specifiche di prodotto e modalità di fornitura discusse in base alle esigenze dei singoli progetti.
Condividi le dimensioni richieste, lo spessore delle pareti, la qualità del materiale, lo standard, la quantità, il trattamento superficiale e i dettagli dell'applicazione con Tianjin Shixinda Steel Sales Co., Ltd. Una specifica tecnica chiara può aiutare a ridurre l'incertezza di acquisto e rendere il processo di approvvigionamento più efficiente.
Contattaciper discutere le vostre esigenze di tubi quadrati e rettangolari e richiedere un preventivo professionale.
