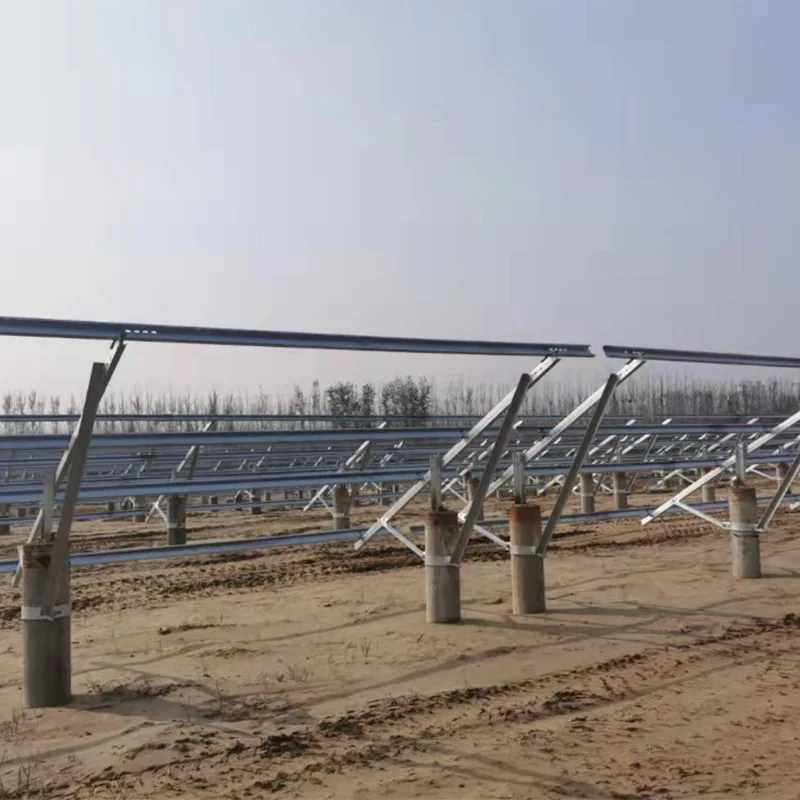

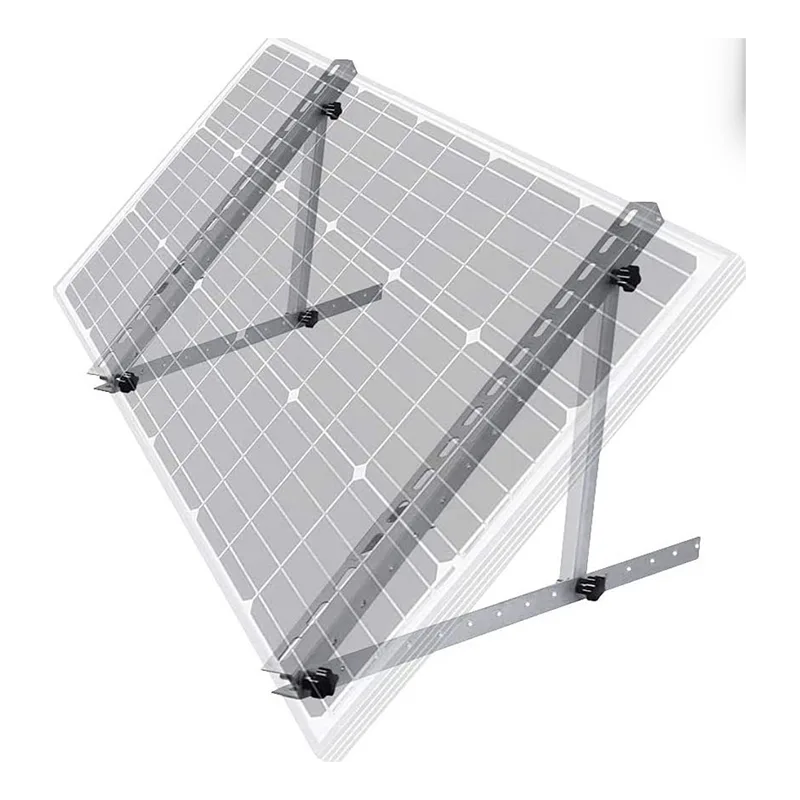

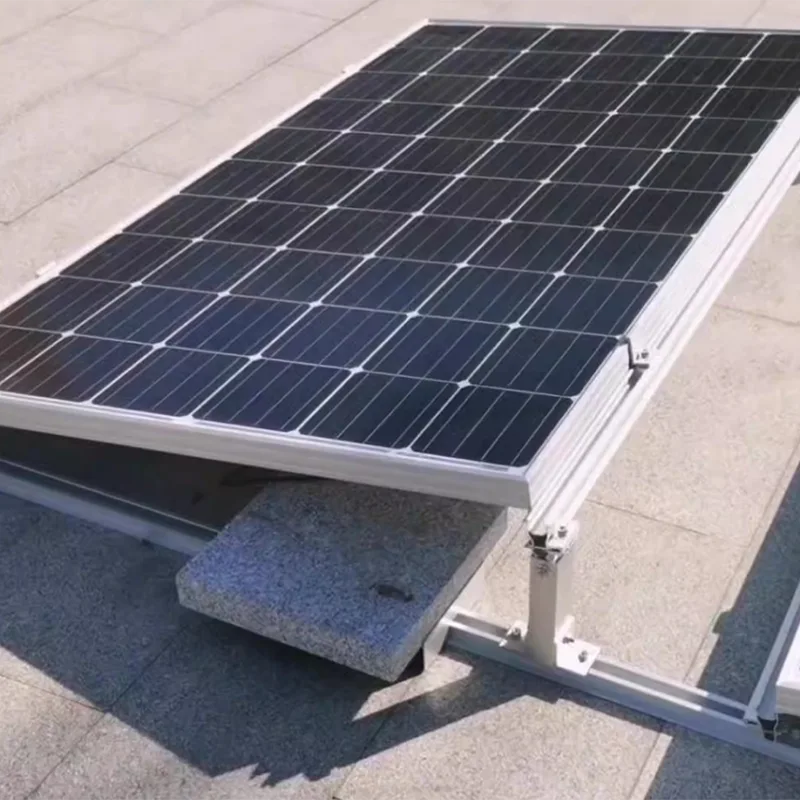

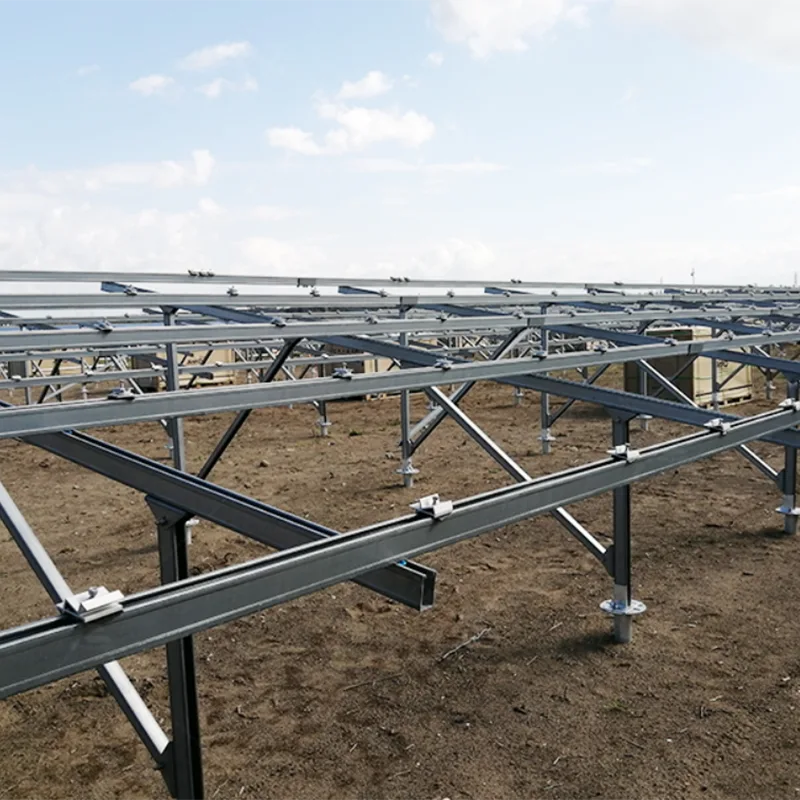

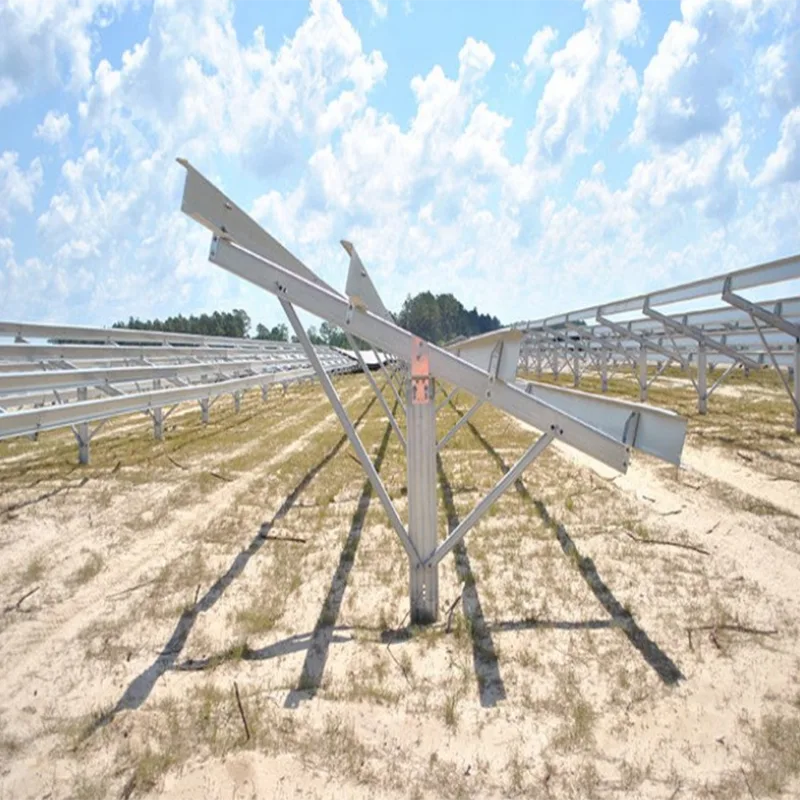

Staffa di supporto solare in zinco per immersione a caldo

Questa staffa di supporto solare in zinco a caldo ha la sua struttura calcolata professionalmente per il carico meccanico dai produttori Shixinda. Ha eccellenti prestazioni di resistenza al vento e alla neve e può essere adattato a vari scenari di progetti fotovoltaici complessi come aree montuose, piane di marea, ibridi agricoli-fotovoltaici e tetti industriali-commerciali. Il telaio di supporto adotta un design di prefabbricazione modulare, con foratura precisa dei componenti e specifiche standardizzate. Viene combinato con un set completo di viteria in zinco a caldo dello stesso processo, eliminando il problema della corrosione elettrochimica causata dal contatto di metalli diversi. L'assemblaggio in loco è conveniente, migliorando significativamente l'efficienza della costruzione e abbreviando il periodo di costruzione.

Facendo affidamento su una catena di fornitura dell'acciaio matura, Shixinda offre specifiche di supporto personalizzate e fornitura rapida di grandi quantità. Ogni lotto di prodotti è sottoposto a severi controlli di qualità e fornisce materiali di ispezione completi per soddisfare gli standard di offerta e accettazione del progetto. Rispetto ad altri prodotti di supporto, i costi di approvvigionamento e operativi sono inferiori, con un eccezionale rapporto costi-prestazioni. È il prodotto di abbinamento preferito per vari progetti fotovoltaici.

Processo di fabbricazione del prodotto

Percorso del processo: prima formatura, quindi zincatura. Piegatura a freddo dell'acciaio in componenti e quindi immersione dell'intero assemblaggio in liquido di zinco fuso.

Materie prime: acciaio strutturale al carbonio Q235B/Q355B, in conformità con lo standard GB/T 6723-2017

Formatura con piegatura a freddo: Srotolamento e raddrizzamento → Passaggi multipli di laminazione (sezioni a C/U/Z) → Taglio alla lunghezza standard → Punzonatura idraulica

Pretrattamento prima della placcatura (più critico): Sgrassaggio → Lavaggio con acqua → Lavaggio con acido → Lavaggio con acqua → Agente ausiliario per la placcatura → Asciugatura, garantendo una superficie pulita senza macchie d'acqua

Nucleo della zincatura a caldo: temperatura del liquido di zinco 440~460℃, immersione e zincatura per 1~5 minuti, rivestimento costituito da strato di zinco puro + strato di lega Fe-Zn

Standard di spessore (GB/T 13912): piastra in acciaio da 1,5 ~ 3 mm ≥ 55μm, piastra in acciaio da 3 ~ 6 mm ≥ 70μm, piastra in acciaio da ≥ 6 mm ≥ 85μm

Post-trattamento dopo la placcatura: Rimuovere i noduli di zinco → Raffreddare → Passivazione dei sali di cromo → Risciacquare e asciugare → Ispezione

Principio di protezione dalla corrosione: lo strato di zinco funge da anodo sacrificale di protezione + barriera fisica a doppio effetto

Durata di progettazione: più di 25 anni, il test in nebbia salina può raggiungere 1000 ore

Ispezione di qualità: spessore del rivestimento, adesione, ispezione dell'aspetto, test in nebbia salina quattro controlli

Punti di forza principali del prodotto

1. Rivestimento in zinco a caldo a pezzo intero, anticorrosivo di lunga durata di 25 anni. L'intero set di staffe, bulloni, morsetti ed elementi di collegamento è trattato uniformemente con rivestimento di zinco a caldo. In conformità con lo standard nazionale GB/T13912-2020, lo strato di zinco è spesso e uniforme, senza angoli di rivestimento mancanti. Facendo affidamento sullo strato di zinco come anodo sacrificale di protezione, non arrugginisce ed elimina completamente la corrosione elettrochimica causata dai normali "profili zincati + normali bulloni", garantendo l'assenza di manutenzione durante l'intero ciclo di vita della centrale.

2. La staffa di supporto solare in zinco a caldo utilizza materiali ad alta resistenza, garantendo un carico stabile e sicuro. È realizzato in materiale di base in acciaio al carbonio nazionale Q235B/Q355B. La struttura è stata calcolata professionalmente per carichi di vento e neve, con forte rigidità e meno soggetta a deformazione. Può essere adattato ad aree montuose, piane di marea e regioni con frequenti nevicate e vento, avendo eccellenti prestazioni di resistenza al vento e alla neve, soddisfacendo gli standard di funzionamento sicuro a lungo termine delle centrali elettriche fotovoltaiche.

3. Prefabbricazione modulare, elevata efficienza di installazione. La fabbrica perfora con precisione e standardizza la forma. Non sono necessarie saldature o lavorazioni secondarie in loco. L'intero processo consiste nell'assemblaggio dei bulloni, abbreviando notevolmente il periodo di costruzione e riducendo i costi di manodopera. È compatibile con vari progetti come il fotovoltaico ibrido a terra, su tetto e agricolo.

4. Fornitura del set completo, nessuna preoccupazione durante l'accettazione. Nessuno smontaggio o riduzione dei componenti. I materiali principali e ausiliari, gli accessori e gli elementi di fissaggio sono tutti forniti in un unico pacchetto. Il controllo di qualità uniforme viene condotto per lotti. Possono essere forniti elenchi di materiali e rapporti di prova del rivestimento di zinco. Il set completo di materiali è perfetto per le offerte e l'accettazione da parte di terzi.

Il supporto fotovoltaico zincato a caldo di Shixinda si basa sulle risorse del cluster industriale cinese di tubi in acciaio a Daxiu Zhuang, Tianjin, ottenendo la lavorazione integrata dei substrati dei tubi in acciaio, la formatura e la zincatura a caldo per la prevenzione della corrosione. Il prodotto utilizza profili di tubi in acciaio standard nazionali Q235B/Q355B, seguendo rigorosamente lo standard nazionale di zincatura a caldo GB/T13912-2020. Il corpo principale del supporto, i blocchi di pressione e i bulloni sono tutti sottoposti a un trattamento completo di zincatura a caldo, con rivestimento di zinco uniforme e nessun rivestimento mancante. Si basa sulla protezione dell'anodo sacrificale per ottenere una prevenzione della corrosione a lungo termine di 25 anni per le centrali elettriche fotovoltaiche e non richiede manutenzione in futuro.

La struttura è stata verificata per il carico di vento e neve, con resistenza stabile, adatta a vari progetti come terreno, ibrido agricolo-fotovoltaico, aree montuose e tetti commerciali e industriali. La fabbrica esegue lavorazioni di prefabbricazione modulare e l'assemblaggio in loco è conveniente, con un'elevata efficienza costruttiva. Facendo affidamento sulla filiera locale del settore dei tubi in acciaio, può intraprendere ordini su larga scala, supportare disegni personalizzati non standard e fornire una rapida risposta alla fornitura. Viene consegnato il set completo che può fornire dati completi sull'ispezione dei materiali e della zincatura, soddisfacendo i requisiti di offerta e di accettazione del progetto. Sfruttando i vantaggi di scala dell'industria nazionale dei tubi in acciaio, i costi complessivi di approvvigionamento, funzionamento e manutenzione sono inferiori, rendendolo il prodotto preferito con un elevato rapporto costo-efficacia per i progetti fotovoltaici domestici.
