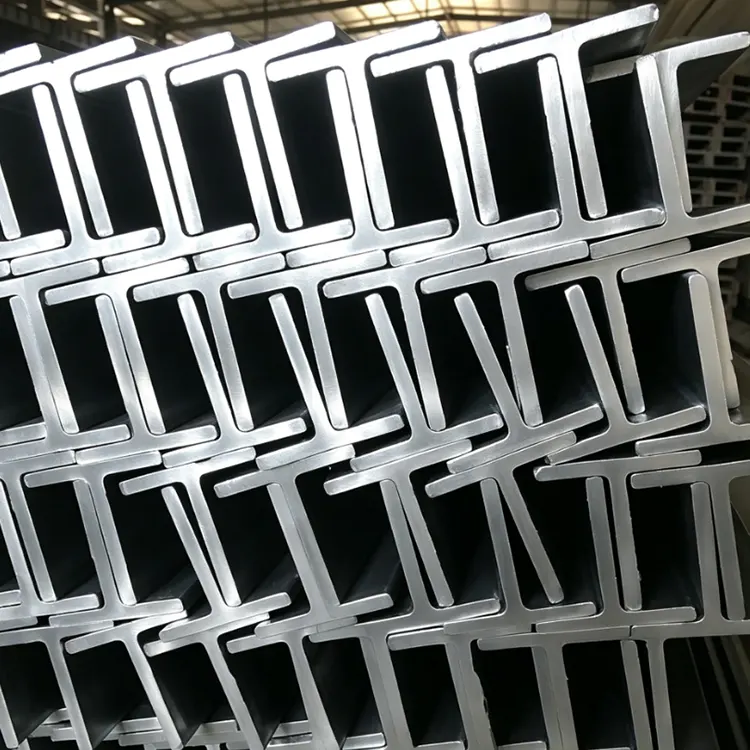

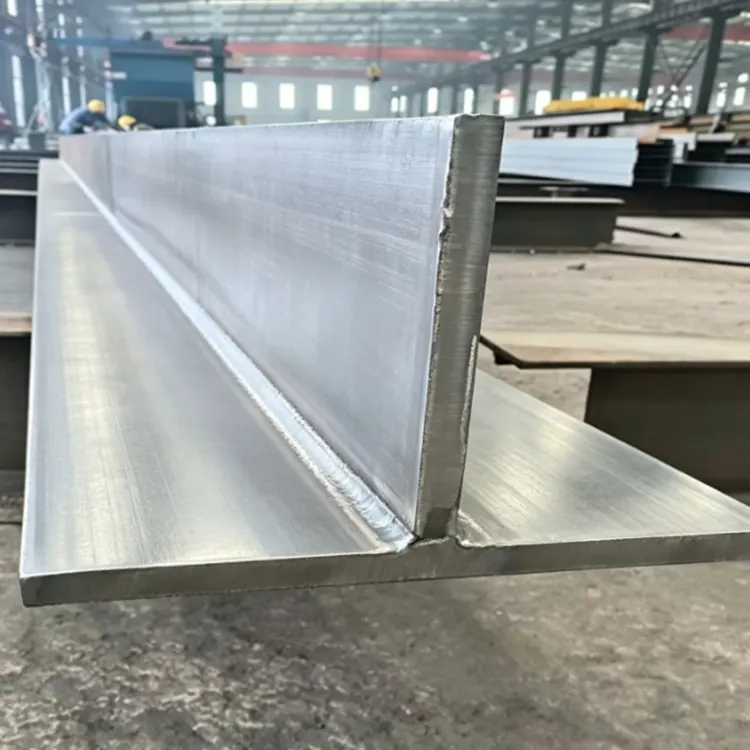

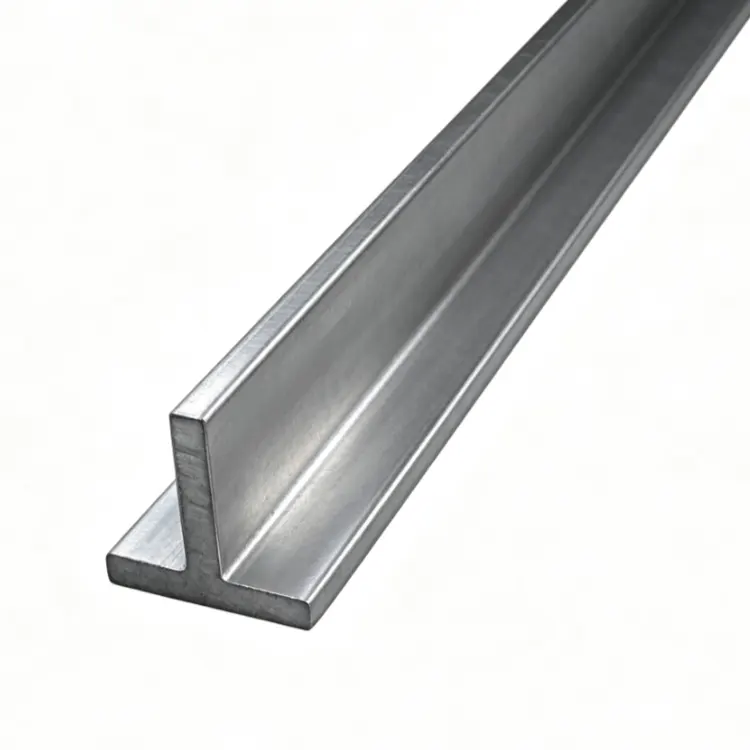

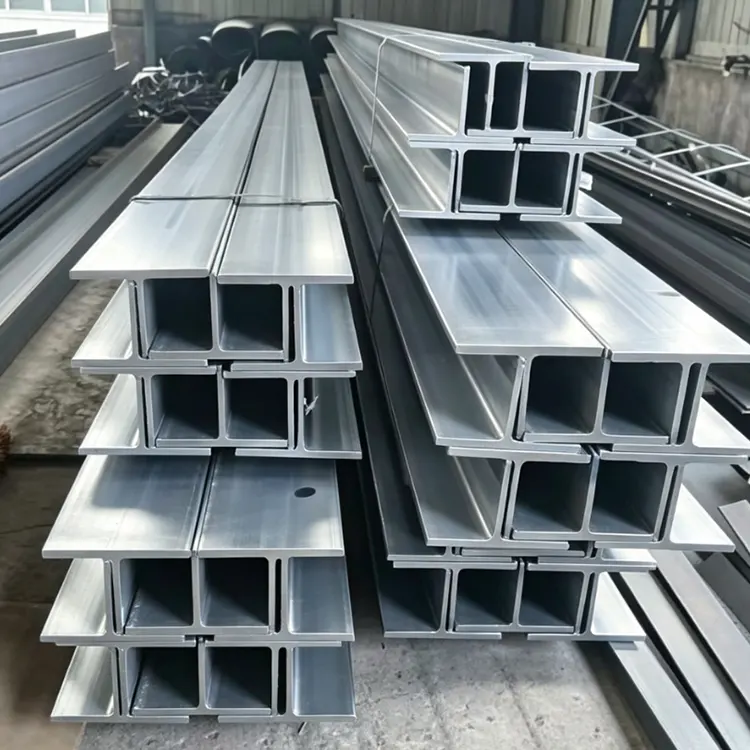

La trave a T zincata a caldo della fabbrica Shixinda è una sezione in acciaio strutturale al carbonio con una sezione trasversale a forma di T. Viene prodotto utilizzando uno dei tre processi: laminazione a caldo, spaccatura dell'acciaio con sezione ad H o saldatura di piastre di acciaio, per formare il profilo di base a forma di T, seguito da un processo di zincatura (a caldo o elettrozincatura) per rivestire l'intera superficie dell'acciaio con uno strato di zinco per la protezione dalla corrosione; questo prodotto è indicato collettivamente come acciaio con sezione a T zincato.
Il design in sezione trasversale garantisce una distribuzione razionale del carico, riducendo il consumo di acciaio e abbassando i costi; la struttura a forma di T presenta un processo di formatura integrato per l'anima e le flange, offrendo resistenza alla flessione e capacità di carico superiori rispetto agli acciai angolari di peso equivalente, richiedendo meno materiale in condizioni di carico identiche e riducendo efficacemente il costo complessivo della struttura in acciaio.
Sono disponibili tre processi di stampaggio, che offrono un'idoneità completa per tutti gli scenari applicativi: le travi a T laminate a caldo sono caratterizzate da un'elevata precisione e sono ideali per i componenti fotovoltaici; Le travi a T sezionate offrono specifiche di grandi dimensioni ed elevata resistenza, rendendole adatte per le travi principali delle fabbriche; Le travi a T saldate supportano la personalizzazione non standard e possono essere abbinate sia a progetti su piccola che su larga scala.
Elevata planarità superficiale e facilità di montaggio; sezioni regolari senza torsioni o deformazioni; facilita la punzonatura, il taglio, la giunzione imbullonata e l'installazione in cantiere, riducendo così i lavori di livellamento richiesti durante la costruzione.
La zincatura a caldo offre una protezione completa dalla corrosione e garantisce una lunga durata. Il processo di immersione dello zinco ad alta temperatura riveste sia le superfici interne che quelle esterne, nonché tutti i bordi e gli spazi vuoti dell'acciaio, formando uno strato protettivo di zinco che protegge dall'umidità, dall'acqua piovana e dall'esposizione a sale/alcali; questo trattamento è adatto per ambienti esterni, costieri o industriali dove può verificarsi corrosione, offrendo una durata di oltre 15 anni eliminando i successivi costi di manutenzione associati alla rimozione della ruggine e alla verniciatura.
Il rivestimento di zinco presenta una forte adesione ed è altamente resistente agli urti, prevenendo la scrostatura o il distacco; il legame metallurgico tra il rivestimento di zinco e l'acciaio garantisce che non si sfaldi o si crepi anche in caso di urti durante il trasporto o l'installazione; rispetto alle superfici verniciate a spruzzo o ai rivestimenti zincati a freddo, questa soluzione dimostra una durata notevolmente superiore.
Capacità di carico meccanico: il design con sezione a T fornisce una resistenza stabile alla flessione, al taglio e alla compressione, fungendo da chiglie primarie e secondarie, supporti e componenti portanti; rispetto all'acciaio angolare o all'acciaio a canale, richiede meno materiale e ha un peso proprio inferiore, rendendolo adatto a varie applicazioni di supporto di strutture in acciaio con carichi leggeri, medi e pesanti, dove funge da struttura portante per edifici, sistemi fotovoltaici e apparecchiature.
Funzionalità di protezione dalla corrosione a lungo termine: il rivestimento zincato a caldo incapsula completamente sia la superficie interna che quella esterna del profilo, bloccando efficacemente umidità, acqua piovana, esposizione a sale/alcali e aria umida, fornendo così una prevenzione della ruggine a lungo termine per applicazioni esterne; questa soluzione elimina la necessità di rimuovere la ruggine o verniciare in loco, semplificando così le successive procedure di manutenzione della protezione dalla corrosione e rendendola adatta ad ambienti corrosivi come aree all'aperto, regioni costiere e siti di impianti chimici.
Comode capacità di assemblaggio e formatura: i profili presentano dimensioni standardizzate, supportando taglio, punzonatura, piegatura, saldatura e prefabbricazione; sono progettati per giunzioni bullonate standardizzate e assemblaggio in loco, abbreviando così il ciclo di costruzione e consentendo un'integrazione perfetta tra componenti prefabbricati in fabbrica e una rapida installazione in loco.
Settore fotovoltaico: Telaio portante resistente alla corrosione – specificatamente progettato per fornire supporto primario e secondario ai moduli fotovoltaici; offre una protezione antiruggine a lungo termine di 20 anni in ambienti esterni, mentre il suo design leggero riduce il peso complessivo del sistema di supporto.
Settore edile: facciate continue / strutture portanti resistenti alla corrosione di fabbrica; fungere da intelaiatura delle pareti esterne, arcarecci del tetto e travi portanti per piattaforme di attrezzature; adatto per strutture esterne che non richiedono rivestimento.
Settore delle infrastrutture elettriche municipali: supporti fissi resistenti alla corrosione per esterni per corridoi di tubazioni, guardrail e supporti di base per apparecchiature elettriche; progettato per uso esterno a lungo termine senza ruggine;
Strutture in acciaio per carichi pesanti: componenti di travi secondarie resistenti alla corrosione per carichi pesanti con sezioni segmentate di grandi dimensioni o sezioni a T zincate saldate; adatto per applicazioni strutturali resistenti alla corrosione con carichi pesanti in edifici industriali e muri di sostegno.
|
Categoria delle specifiche |
Specifiche tecniche |
Descrizione del caso d'uso |
|
Tipo materiale |
Substrati in acciaio al carbonio: Q235B, Q355B, Q420B; materiali speciali resistenti alla corrosione: acciaio inossidabile 304/316, acciaio resistente agli agenti atmosferici a bassa lega |
Q235B/Q355B/Q420B: adatto per officine industriali, strutture edili in acciaio e supporti portanti generali (utilizzando acciaio con sezione a T zincato come substrato principale); Acciaio inossidabile 304/316: adatto per ambienti esterni altamente corrosivi e impianti di lavorazione chimica; acciaio resistente agli agenti atmosferici a bassa lega: adatto per progetti paesaggistici all'aperto e componenti esposti di ponti. |
|
dimensioni |
Regole di annotazione della sezione: altezza H×larghezza dell'anima B×spessore dell'anima t₁ ×spessore della flangia t₂; gamma sezioni standard: H 25 mm–H 400 mm, B 25 mm–B 300 mm; intervallo di spessore della parete: anima 3 mm–20 mm, flangia 4 mm–25 mm; lunghezze standard: 6 m/9 m/12 m (disponibili lunghezze personalizzate non standard). |
Le specifiche piccole (H≤100 mm) sono adatte per sistemi di montaggio fotovoltaici, componenti meccanici di precisione, guide per ascensori e piccole parti integrate; le specifiche medie (H: 100–200 mm) sono adatte per telai di facciate continue, sistemi di montaggio fotovoltaico e travi secondarie strutturali in acciaio; le specifiche di grandi dimensioni (H≥200 mm) sono adatte per travi principali in impianti industriali, componenti di ponti e piattaforme per carichi pesanti. |
|
precisione dimensionale |
Altezza della sezione/tolleranza apertura alare ≤ ±2,0 mm; tolleranza spessore anima/spessore flangia:±0,5–1,0 mm; deviazione della rettilineità: ≤1,5 mm/m; perpendicolarità della flangia: ≤B/100; deviazione dell'inclinazione del taglio finale: ≤3 mm |
Adatto per giunzioni in loco di strutture in acciaio, connessioni a foro passante bullonate e assemblaggi saldati; applicabile ad applicazioni convenzionali come strutture edili, ponti e sistemi di montaggio fotovoltaici; le versioni personalizzate ad alta precisione sono compatibili anche con il trasporto ferroviario e le applicazioni con binari di scorrimento meccanici di precisione. |
|
proprietà meccanica |
Q235B: carico di snervamento≥235 MPa, resistenza alla trazione 375–500 MPa, allungamento≥25%; Q355B: carico di snervamento≥355 MPa, resistenza alla trazione 470–630 MPa, allungamento≥21%; Q420B: carico di snervamento≥420 MPa, resistenza alla trazione 500–680 MPa, allungamento≥18%; Acciaio inossidabile 304: resistenza allo snervamento≥205 MPa, resistenza alla trazione≥520 MPa, allungamento≥40%. |
Una maggiore resistenza consente una migliore compatibilità con strutture in acciaio di grandi dimensioni e carichi pesanti, facilitando la progettazione leggera; l'acciaio ad alta resistenza a bassa lega è adatto per componenti portanti chiave come travi principali in impianti industriali e ponti; mentre l'acciaio al carbonio ordinario è adatto per componenti portanti secondari come supporti convenzionali e facciate continue. |
|
processo di trattamento superficiale |
Prodotto principale: zincatura a caldo; spessore del rivestimento di zinco≥85μm; processi di supporto: laminazione a caldo di billette nere, granigliatura per la rimozione della ruggine, zincatura a freddo, rivestimento spray di zinco ricco di resina epossidica, rivestimento spray di fluorocarburi e decapaggio con passivazione. |
La zincatura a caldo è adatta per ambienti esterni ad elevata umidità e all'aperto, come sistemi di montaggio fotovoltaico e progetti di ingegneria municipale; il rivestimento di zinco ricco di resina epossidica o la spruzzatura di fluorocarburi sono adatti per la costruzione di facciate continue e strutture decorative in acciaio; la rimozione della ruggine tramite pallinatura è adatta per componenti saldati in interni e successivo pretrattamento con verniciatura a spruzzo; il decapaggio e la passivazione dell'acciaio inossidabile sono adatti per ambienti chimici altamente corrosivi e zone costiere. |
|
caratteristiche di manovrabilità |
1. Prestazioni di piegatura a freddo: il test di piegatura a freddo a temperatura ambiente di 180° non mostra crepe; 2. Prestazioni di saldatura (Q235/Q355): nessuna fessurazione o delaminazione; adatto per saldatura ad arco, saldatura ad arco sommerso o saldatura con protezione di gas; forza congiunta≥90% della resistenza del materiale di base; nessun infragilimento indotto dalla tempra; 3. Punzonatura e foratura: lavorazione CNC; precisione del diametro del foro ± 0,2 mm; nessuna scheggiatura o fessurazione dei bordi; 4. Prestazioni di taglio: taglio a fiamma, taglio al plasma o segatura; i bordi tagliati sono piatti, privi di bave e non presentano deformazioni; 5. Prestazioni di piegatura: formatura mediante piegatura a freddo; raggio di curvatura ≥ 2 volte lo spessore della parete; nessuna crepa. |
La piegatura a freddo è adatta per ville in acciaio di basso spessore e componenti decorativi; la saldatura è adatta per travi principali di impianti industriali e strutture in acciaio per carichi pesanti; la punzonatura è adatta per collegamenti bullonati nei sistemi di montaggio fotovoltaici e nelle capriate delle facciate continue; il taglio di precisione è adatto per accessori meccanici e parti incastonate; la piegatura è adatta per strutture in acciaio di forma irregolare e componenti decorativi. |
|
norma operativa |
Norme nazionali principali nazionali: GB/T 11263-2017 "Travi ad H laminate a caldo e travi a T divise"; standard dei materiali di supporto: GB/T 700-2006, GB/T 1591-2018; standard di zincatura e protezione dalla corrosione: GB/T 13912-2020; standard di accettazione ingegneristica: GB/T 50205-2020; standard internazionali opzionali per l'esportazione: EN 10025 (standard europeo), JIS G3101 (standard giapponese). |
Per le costruzioni domestiche, le strutture in acciaio e i progetti fotovoltaici, la norma nazionale GB/T 11263-2017 deve essere applicata rigorosamente; per i progetti orientati all'esportazione legati all'estero, gli standard europei o giapponesi saranno implementati come richiesto; per i settori specializzati come l'ingegneria dei ponti e l'ingegneria chimica, è obbligatorio anche il rispetto degli standard di accettazione specifici del settore. |
ShixinDa ha sede nella base dell'industria siderurgica Jinghai a Tianjin ed è specializzata in una gamma completa di prodotti in acciaio zincato con sezione a T. L'azienda integra l'approvvigionamento delle materie prime, la lavorazione, la zincatura a caldo e i servizi di esportazione internazionale in un'operazione unificata, vantando eccezionali vantaggi competitivi globali. I materiali di base utilizzati per i nostri prodotti sono acciai conformi come Q235B, Q355B e Q420B, con proprietà meccaniche conformi agli standard nazionali. Le nostre specifiche di prodotto coprono tutte le dimensioni da H25 mm a 400 mm, offrendo lunghezze standard di 6 m, 9 m e 12 m, nonché opzioni di personalizzazione non standard. Le tolleranze dimensionali sono rigorosamente controllate, mentre la rettilineità e l'accuratezza della sezione trasversale soddisfano i requisiti di assemblaggio di alta precisione per sistemi fotovoltaici, impianti industriali e facciate continue.
La superficie è trattata uniformemente con un processo standard di zincatura a caldo, caratterizzato da uno spessore del rivestimento di zinco ≥85 μm; nessuna area viene lasciata non trattata sui bordi o sugli angoli. Il rivestimento zincato con legame metallurgico offre un'eccellente resistenza agli urti e alla corrosione salina e alcalina, garantendo prestazioni a lungo termine esenti da manutenzione in applicazioni esterne e idoneità per ambienti corrosivi come impianti fotovoltaici costieri e all'aperto. Il prodotto include anche funzionalità integrate di elaborazione profonda, tra cui punzonatura CNC, taglio di precisione, piegatura e saldatura, nonché formatura a freddo; le sue proprietà di saldatura sono stabili, rendendolo ideale per l'assemblaggio imbullonato e la costruzione di strutture in acciaio per carichi pesanti.
I nostri prodotti sono rigorosamente conformi agli standard nazionali come GB/T 11263 e GB/T 13912; possiamo fornire certificati dei materiali, rapporti sui test di zincatura e rapporti di certificazione SGS. Per gli ordini di esportazione supportiamo la fornitura secondo gli standard europei e giapponesi, rendendo i nostri prodotti adatti per l'esportazione di sistemi di montaggio fotovoltaici verso l'Asia centrale e i mercati esteri. Sfruttando i vantaggi del nostro magazzino locale, manteniamo un'ampia disponibilità di magazzino, offriamo un breve ciclo di spedizione FOB al porto di Tianjin e forniamo quantità minime di ordine flessibili. Rispetto ai profili convenzionali, l'acciaio zincato con sezione a T di ShixinDa offre una capacità di carico più razionale e un design leggero, elimina la necessità di processi di rimozione della ruggine e di verniciatura in loco e riduce significativamente i costi complessivi del progetto, rendendolo una scelta economicamente vantaggiosa ideale per progetti fotovoltaici, progetti di infrastrutture comunali e officine di strutture in acciaio.
