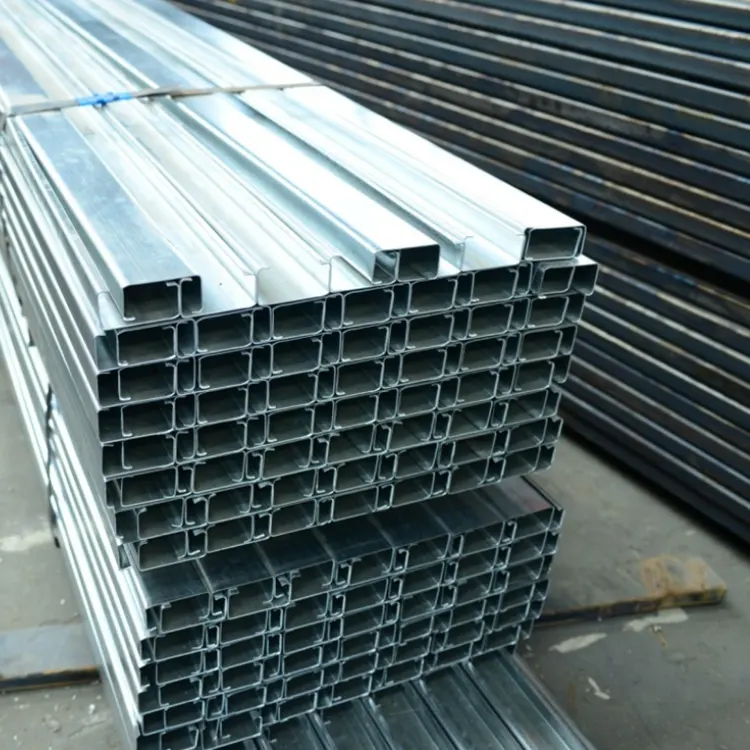

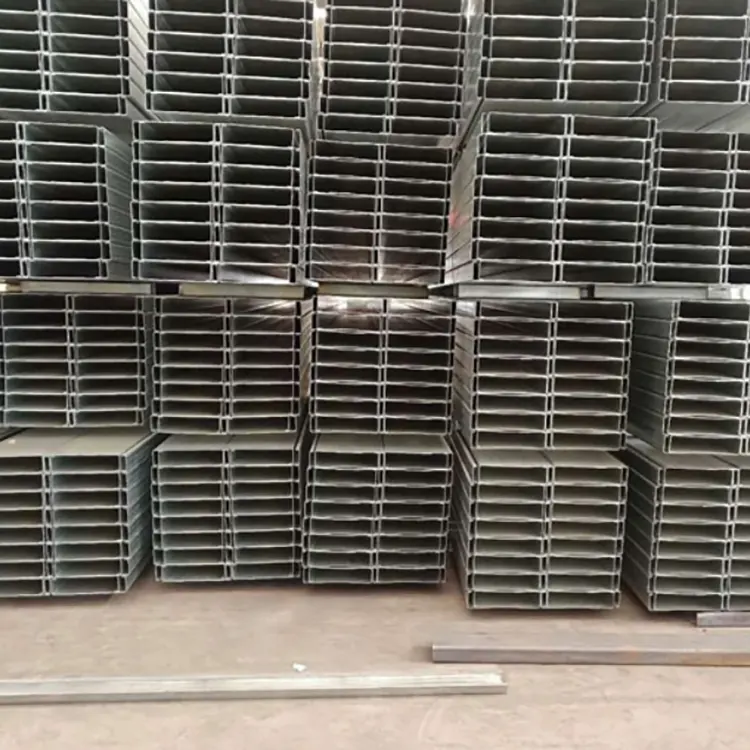

Canale a C prezincato

Questo canale a C prezincato venduto direttamente dalla fabbrica Shixinda è realizzato con nastri di acciaio zincato a caldo. È formato mediante laminazione e taglio continuo con macchina piegatrice a freddo, ed ha sezione trasversale a forma di C con profilo standard. Viene fornito con un rivestimento anticorrosivo zincato e non richiede verniciatura aggiuntiva o trattamento di zincatura a caldo. Diverso dal materiale nero in acciaio a forma di C (che richiede una successiva zincatura) e dall'acciaio a forma di C zincato a caldo: il materiale di base è costituito da nastri di acciaio zincato finito, che hanno una maggiore efficienza produttiva, uno strato di zincatura uniforme e una buona planarità superficiale. Appartiene ai profili prefabbricati con struttura in acciaio leggero anticorrosione. Accessori comunemente utilizzati: bulloni specifici in acciaio a forma di C, barre di tensione, supporti, morsetti, supporti per piastrelle in acciaio colorato e parti di collegamento.

Posizionamento funzionale principale

Arcarecci portanti del tetto: arcarecci principali e secondari per edifici industriali, magazzini, allevamenti e superfici di tetti fotovoltaici, che sopportano i carichi di lamiere di acciaio colorate e pannelli di lana di roccia e trasmettono il peso proprio del tetto e i carichi di vento/neve alle travi principali del telaio in acciaio.

Travi per pareti: arcarecci verticali e orizzontali per le pareti di recinzione, fissaggio di pannelli murali in acciaio colorato e pannelli sandwich isolanti, costruzione della struttura della parete.

Materiali principali per i supporti fotovoltaici: Travi principali longitudinali e travi secondarie trasversali per fotovoltaico a terra e fotovoltaico distribuito su tetto, profili di supporto leggeri.

Supporti per piccole apparecchiature/staffe per passerelle portacavi: supporti per tubazioni di fabbrica, basi per passerelle portacavi, basi portanti per apparecchiature.

Componenti portanti secondari di officine in acciaio leggero: strutture di partizioni, travi secondarie di piattaforme e telai di rinforzo di porte e finestre.

Serre semplici, strutture per stalle: stalle, strutture leggere di sostegno per serre di frutta e verdura.

Punto di forza principale

Durevole e resistente alla corrosione, senza necessità di rivestimento secondario

Il materiale di base del canale a C prezincato è la lamiera di acciaio zincato, con lo strato di zinco fissato uniformemente. Può resistere alla pioggia, all'umidità e alla lieve corrosione acido-base ed è improbabile che si arrugginisca se utilizzato all'aperto. Elimina la necessità di successivi processi di verniciatura e zincatura a caldo, riducendo notevolmente i costi di realizzazione.

Leggero e ad alta resistenza, risparmia acciaio e costi

Struttura a pareti sottili formata a freddo, con ampio momento di inerzia della sezione, ottima resistenza alla flessione e alla torsione; a parità di capacità di carico, è più leggero del 30% rispetto alle travi a I e all'acciaio dei canali, riducendo l'utilizzo dell'acciaio della struttura in acciaio e abbassando i costi di trasporto e sollevamento.

Stampaggio integrato, lavorazione conveniente

Pressatura a rulli di fabbrica completamente automatica per stampaggio integrato, con dimensioni standard e punzonatura regolare (sono disponibili fori preinstallati); in loco richiede solo l'assemblaggio di bulloni, nessuna saldatura, elevata velocità di costruzione e riduce la durata del progetto.

Dimensioni flessibili, forte personalizzazione

Altezza, flangia, spessore e lunghezza possono essere personalizzati in base alle esigenze. Può essere abbinato a flange interne personalizzate, nervature di rinforzo e modelli a flangia allargata, adatti a diversi requisiti di carico di tetti, pareti e impianti fotovoltaici.

Superficie esteticamente gradevole, adatta per progetti a vista

Superficie zincata grigio argento opaca, senza punti di ruggine o macchie nere. Nessuna necessità di decorazioni per tetti a vista e supporti fotovoltaici, rendendo l'aspetto del progetto pulito. Lo strato zincato ha una forte adesione e non tende a staccarsi o cadere durante il trasporto e la piegatura.

Eccezionale prestazione in termini di costi, fornitura stabile

Esiste un’abbondante offerta di materie prime in lamiera zincata, con un prezzo unitario inferiore rispetto all’acciaio a C zincato a caldo, un ciclo di consegna breve e significativi vantaggi in termini di costi per l’acquisto di fabbriche su larga scala e di progetti fotovoltaici.

Versatile e altamente adattabile a molteplici scenari

Adatto per edifici industriali, sistemi fotovoltaici, capannoni per allevamento, strutture di stoccaggio, supporti per condutture comunali, ecc. Un tipo di profilo può coprire le esigenze di più settori.

Specifiche tecniche generali

(1) Modello di sezione trasversale standard (notazione standard di settore: C × Altezza × Larghezza × Flangia × Spessore)

Modelli convenzionali tradizionali: C80, C100, C120, C140, C160, C180, C200, C220, C250, C300. Esempio di dimensione della sezione trasversale completa (C100 × 50 × 20):

Altezza nastro H: 80 - 300 mm

Larghezza flangia B: 40 - 80 mm

Flangia interna C: 15 - 30 mm (per i modelli rinforzati è possibile 35 mm)

(2) Specifiche dello spessore

Spessore convenzionale della parete: 1,2 mm, 1,5 mm, 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm, 2,75 mm, 3,0 mm. I supporti dei pannelli solari utilizzano spesso 1,5–2,0 mm; Le capriate del tetto a grande campata nelle fabbriche utilizzano comunemente 2,0–3,0 mm.

(3) Standard di lunghezza

Lunghezze fisse standard: 6m, 9m, 12m

Lunghezze personalizzate: 0,5 – 12 m, è consentito qualsiasi taglio. Le parti extra lunghe devono essere unite in sezioni.

(4) Parametri tecnici dello strato di zincatura

Peso dello strato di zinco galvanizzato: 80 g/㎡, 100 g/㎡, 120 g/㎡, 140 g/㎡, 180 g/㎡

Classificazione dell'uso ambientale:

Fabbrica secca interna: 80–100 g/㎡

Fabbrica all'aperto, pannelli solari ordinari: 120–140 g/㎡

Elevata umidità costiera, area dell'impianto chimico: 180 g/㎡ con lamiera zincata ispessita

(5) Standard sui materiali

Marchio del materiale di base: DX51D+Z, DX52D+Z (lamiera di acciaio zincato standard nazionale)

Proprietà meccaniche: carico di snervamento superiore a 235 MPa, allungamento conforme agli standard, formatura con piegatura a freddo senza fessurazioni

Standard di esecuzione:

GB/T 2518 Piastra continua in acciaio zincato a caldo e nastro in acciaio

GB/T 6728 Condizioni tecniche dell'acciaio formato a freddo

(6) Parametri di corrispondenza del processo

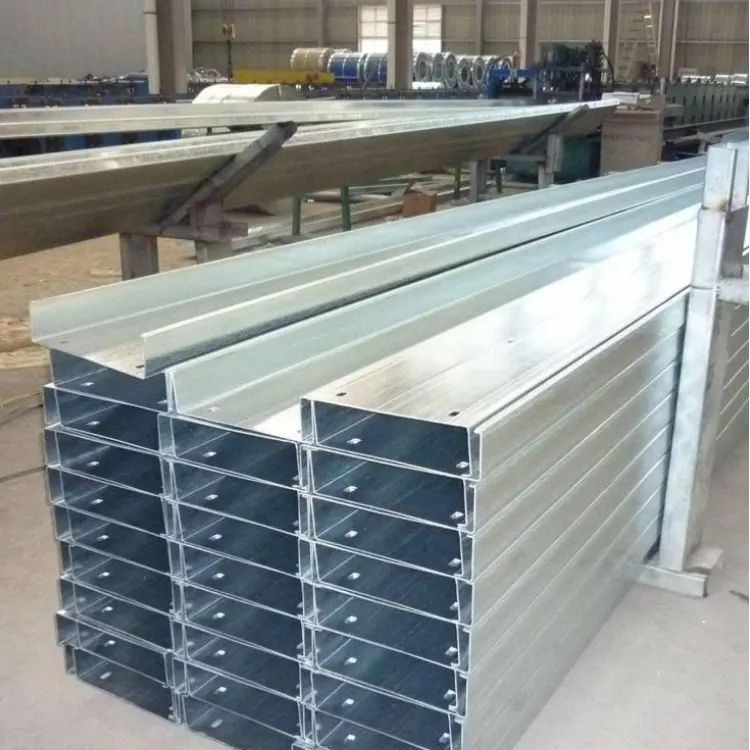

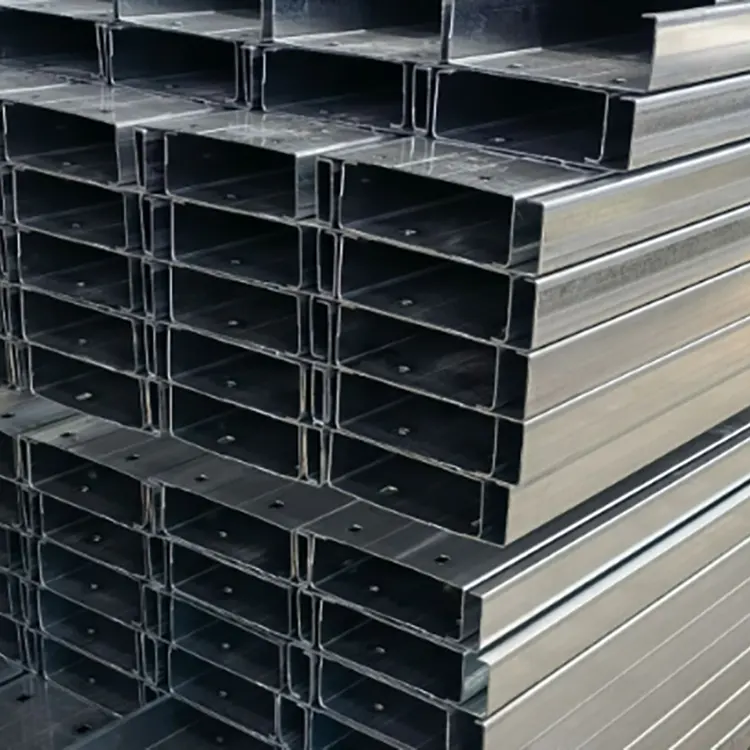

Foratura: fori di installazione circolari preforati, fori di regolazione a forma di striscia lunga, spaziatura dei fori personalizzata secondo i disegni;

Trattamento di rinforzo: Per i modelli ad alto carico, la nervatura centrale di rinforzo può essere pressata per migliorare la capacità di resistenza alla flessione;

Taglio: entrambe le estremità sbavate, tagliente piatto, nessuna rottura della flangia;

Standard di tolleranza: tolleranza delle dimensioni della sezione trasversale ±0,5 mm, tolleranza della lunghezza ±3 mm/6 m.

(7) Riferimento alla compatibilità del carico

Materiale sottile da 1,2–1,8 mm: piccole travi di supporto per pareti, pareti divisorie interne, piccoli supporti per pannelli solari;

Materiale di medio spessore da 2,0 a 2,5 mm: tetto regolare di fabbrica/capriate delle pareti, travi principali dei pannelli solari distribuiti;

Materiale spesso 2,75–3,0 mm: edifici industriali di grandi dimensioni, capriate del tetto in aree innevate, supporti per pannelli solari per carichi pesanti.
