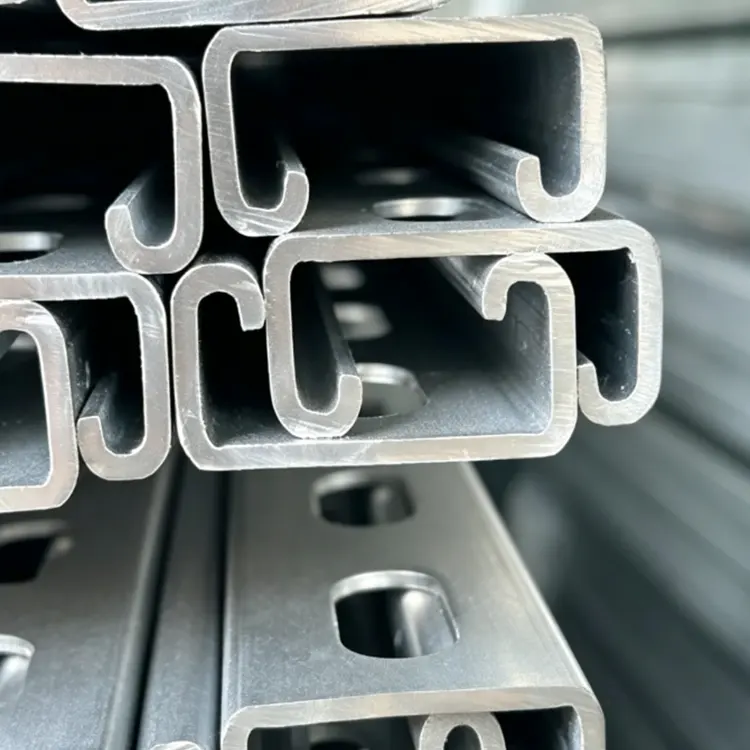

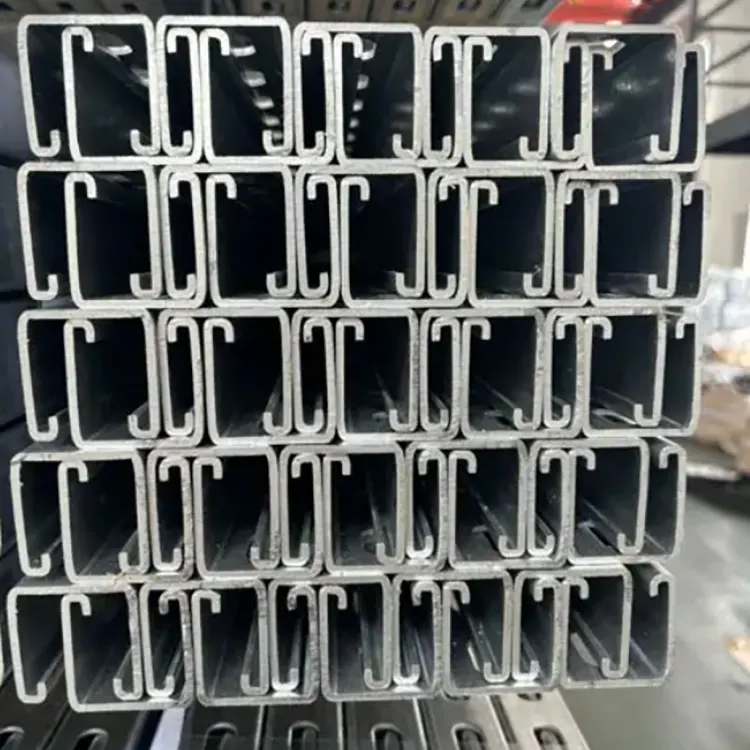

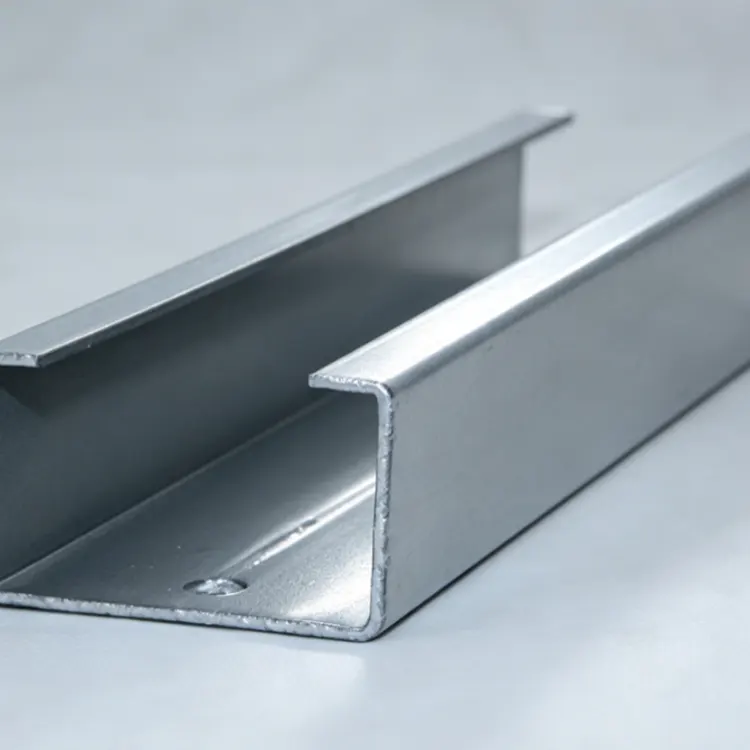

I fornitori di Shixinda hanno prodotto appositamente questo acciaio per canali formato a freddo, noto anche come acciaio a forma di U laminato a freddo. Si forma mediante laminazione di nastri di acciaio a temperatura ambiente. La sezione trasversale ha la forma di una scanalatura "[". Appartiene all'acciaio a pareti sottili formato a freddo ed è diverso dall'acciaio per canali laminato a caldo prodotto mediante laminazione ad alta temperatura. È conforme allo standard nazionale GB/T 6728 per le sezioni in acciaio laminato a freddo.
|
Tabella delle specifiche standard GB/T 6728 in acciaio con canale formato a freddo (canale a U). |
||||||
|
NO. |
Dimensioni modello (H×L×t, mm) |
Altezza Sezione H (mm) |
Larghezza flangia B (mm) |
Spessore standard opzionale (mm) |
Materiale comune |
Principali scenari applicativi |
|
1 |
40×20×t |
40 |
20 |
1,5/2,0/2,5 |
Q235B/Q355B |
Piccoli rack di stoccaggio, supporti per cavi, chiglie leggere |
|
2 |
50×30×t |
50 |
30 |
1,5/2,0/2,5/3,0 |
Q235B/Q355B/Zincato |
Scaffalature di stoccaggio, chiglie, telai per attrezzature leggere |
|
3 |
60×30×t |
60 |
30 |
2.0/2.5/3.0 |
Q235B/Q355B |
Chiglie a parete, telai di sostegno, arcarecci leggeri |
|
4 |
80×40×t |
80 |
40 |
2.0/2.5/3.0/4.0 |
Q235B/Q355B/Zincato |
Arcarecci di fabbrica, staffe fotovoltaiche, scaffalature per carichi medi |
|
5 |
100×50×t |
100 |
50 |
2.0/2.5/3.0/4.0/5.0 |
Q235B/Q355B/Zincato |
Arcarecci del tetto, colonne di supporto fotovoltaiche, strutture medie in acciaio |
|
6 |
120×50×t |
120 |
50 |
2,5/3,0/4,0/5,0/6,0 |
Q235B/Q355B |
Arcarecci pesanti, basi per attrezzature, telai per strutture in acciaio |
|
7 |
120×60×t |
120 |
60 |
2,5/3,0/4,0/5,0/6,0 |
Q235B/Q355B/Zincato |
Staffe fotovoltaiche, arcarecci pesanti, telai per apparecchiature meccaniche |
|
8 |
140×60×t |
140 |
60 |
3.0/4.0/5.0/6.0 |
Q355B |
Grandi strutture in acciaio, colonne di supporto fotovoltaiche, staffe per carichi pesanti |
|
9 |
160×60×t |
160 |
60 |
3.0/4.0/5.0/6.0/8.0 |
Q355B/Zincato |
Travi e colonne di fabbrica, supporti fotovoltaici di grandi dimensioni, strutture in acciaio pesanti |
|
10 |
180×70×t |
180 |
70 |
3.0/4.0/5.0/6.0/8.0 |
Q355B |
Telai di fabbriche pesanti, basi di attrezzature, supporti di ponti |
|
11 |
200×70×t |
200 |
70 |
3.0/4.0/5.0/6.0/8.0/10.0 |
Q355B/Zincato |
Grandi strutture in acciaio, pesanti colonne fotovoltaiche, supporti per infrastrutture |
|
Tipo di profilo |
Principali scenari applicativi |
|
Mini canale a U a parete sottile (40×20 / 50×30) |
Chiglie, passerelle portacavi, staffe piccole, accessori per rack |
|
Canale a U standard formato a freddo (80×40 ~ 120×60) |
Pensiline, basi per attrezzature, ganci di supporto per tubi |
|
Canale C con labbra interne |
Arcarecci di fabbrica, travi principali di mensole fotovoltaiche |
|
Canale a U formato a freddo a parete spessa (160×60 / 200×70) |
Soffitte per carichi pesanti, grandi colonne di supporto fotovoltaiche, telai per apparecchiature per carichi pesanti |
- Processo di formatura a freddo, maggiore precisione della sezione
- Finitura superficiale pulita, nessuna necessità di rettifica secondaria
- Struttura leggera e ad alta resistenza, riduce efficacemente carico e costi
- Buona simmetria strutturale, distribuzione della forza stabile ed equilibrata
- Forte adattabilità per elaborazioni profonde, personalizzazione flessibile
- Aggiornamento opzionale della protezione dalla corrosione, eccellente resistenza agli agenti atmosferici esterni
- Standard di qualità nazionali controllabili, forte applicabilità ingegneristica
1.Selezione in base alle condizioni di lavoro: l'acciaio per canali formato a freddo viene utilizzato principalmente per il supporto del carico leggero e uniforme, adatto per capriate del tetto, supporti, nervature e strutture portanti ausiliarie; per impatti con carichi pesanti, travi principali con nucleo di carico ad alta pressione di grandi dimensioni, si consiglia di combinarle con acciaio laminato a caldo per l'uso, per evitare forti deformazioni da impatto a lungo termine.
2. Specifiche dell'operazione di costruzione della saldatura: i profili formati a freddo presentano un leggero stress residuo da lavoro a freddo, la saldatura in loco dovrebbe adottare saldatura a punti segmentata e metodi di saldatura lenta a bassa temperatura, evitando la saldatura concentrata continua ad alta temperatura, per evitare che la concentrazione di stress locale causi deformazioni e fessurazioni. Eseguire il trattamento di prevenzione della ruggine e di riparazione della vernice immediatamente dopo la saldatura.
3. Distribuzione uniforme della forza durante l'installazione: garantire la planarità della superficie di accoppiamento del profilo durante l'installazione, vietare la sospensione a punto singolo e l'assemblaggio a torsione forzata, per evitare carichi eccentrici che causano flessione laterale o deformazione del profilo e garantire la stabilità a lungo termine della struttura.
4.Utilizzo della protezione dalla corrosione secondo la classificazione ambientale: per condizioni di lavoro ordinarie asciutte in interni, è possibile selezionare acciaio per canali nero formato a freddo; per ambienti esterni all'aperto, nebbia salina costiera e ambienti alcalini acidi umidi, è necessario utilizzare il tipo zincato a caldo per ritardare l'invecchiamento e la ruggine dello strato di zinco.
5.Preelaborazione anticipata per l'elaborazione profonda: per progetti batch, si consiglia di pre-preparare i fori e il taglio a lunghezza fissa in fabbrica per ridurre la lavorazione secondaria in loco, ridurre gli errori di elaborazione in loco e l'usura superficiale e migliorare la precisione dell'installazione e l'efficienza della costruzione.
6. A prova di umidità e protezione durante lo stoccaggio e l'impilamento: i prodotti finiti devono essere sollevati da terra, coperti con pellicola antipioggia per l'impilamento, per evitare l'umidità del terreno a lungo termine e l'inzuppamento della pioggia e impedire che la superficie del profilo si ossidi e diventi bianca e si formi ruggine.
7.Aderenza alle specifiche standard per l'adattamento: le costruzioni nazionali ed estere seguono rigorosamente i requisiti degli standard nazionali GB/T 6728 e degli standard europei, per i progetti di esportazione, le tolleranze corrispondenti e gli standard di spessore delle pareti possono essere abbinati secondo necessità per garantire la conformità dell'accettazione del progetto.
A1: È altamente adatto. Ha un'elevata precisione, una superficie liscia, è leggero e non si deforma facilmente. È il materiale preferito per travetti in acciaio leggero interno e supporti per pareti.
A2: L'acciaio formato a freddo ha dimensioni più precise, un aspetto più attraente ed è più leggero. È adatto per costruzioni leggere e precise; l'acciaio laminato a caldo è più adatto per il carico strutturale principale per carichi pesanti.
A3: Il normale processo di zincatura a caldo ha una forte resistenza agli agenti atmosferici. Può essere utilizzato stabilmente per lungo tempo in normali ambienti esterni e generalmente non richiede una manutenzione frequente.
A4: Sono supportate la personalizzazione a grandezza naturale, il taglio su misura e la perforazione precisa. I componenti finiti possono essere consegnati direttamente, eliminando la necessità di lavorazione in loco.
A5: Le specifiche delle pareti di medio spessore sono pienamente compatibili con gli arcarecci fotovoltaici, supportano le strutture portanti ausiliarie e sono attualmente il materiale principale per la ristrutturazione leggera del fotovoltaico.
A6: Ogni lotto può fornire certificati dei materiali e documenti di test di fabbrica. Sono supportate la nuova ispezione a campione di terze parti e lo sdoganamento delle esportazioni.
A7: Sono supportate la consegna a taglio zero, la consegna in lotti misti e la consegna di ordini urgenti. Le specifiche dell'inventario sono complete e non esiste un limite elevato di quantità minima dell'ordine.
